Чем хошь, -2. Режущие инструменты

Показано более общее решение, чем на предыдущей картинке: "С тетраэдром".

Круглый клин, проходящий вдоль резца, здесь задвинут на его рабочее место с противоположной стороны. Но и эта подробность - всего лишь частный вариант.

Забить круглый клинышек можно и с этого торца, но мне сейчас не хочется вдаваться в несущественные подробности ещё и такого, тоже не шибко хитрого варианта.

Гнездо под вставку выполнено эрозией. Поэтому гнёзда могут быть по форме довольно разными, - под очень разные по форме режущие вставки.

__________

Теперь из столь широкого многообразия возможных вариантов нам наиболее интересны самые практичные применения такого простого решения, - более, чем для использования всяких вставок необычных форм.

Применим это решение для покупных режущих вставок, прежде всего, наиболее интересных.

Недавно я упомянул без названия некую американскую фирму (не помню которую), - ту, что рекламировала свою очень маленькую режущую пластинку с отверстием под закрепление её винтом М1. Размеры пластинки что-то вроде таких: 1,5 х 2 х 3 (мм). По периметру в плане эта пластинка имеет скосы, - четыре боковые грани из шести её граней, которые все гладкие (без рельефа).

Для миниатюрных резцов воспользуемся и мы этой пластинкой. Отверстие в ней нам не нужно, но оно нам и не мешает.

Эта пластинка для нас - всего лишь один из первых простейших примеров.

В дальнейшем под наш резец пусть инструментальная промышленность выпускают многие миллионы иных режущих пластинок, - уже без отверстия, - применяя, например, керамику или сверхтвёрдые материалы, хотя бы даже очень дорогостоящие.
_________

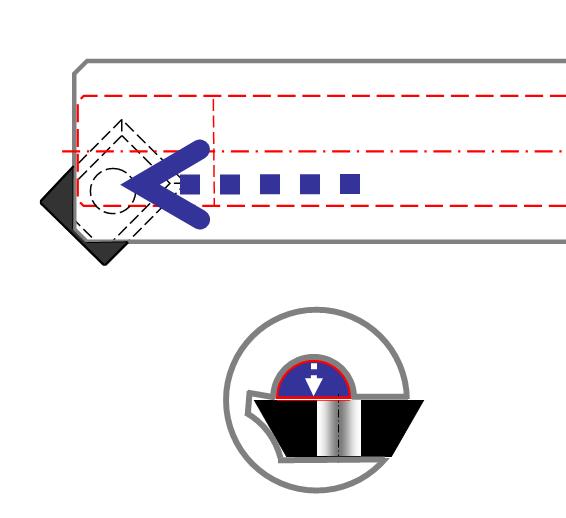

На этом рисунке пропорции размеров не очень удачны, но здесь показано лишь схематическое решение, а не рабочий чертёж с конкретными размерами.
