Всего лишь благое пожелание.
Хочу вставлять и заменять режущую вставку в токарном резце приблизительно так же быстро и удобно, как вставляем и заменяем диск CD или DVD в компьютере.
По сравнению с предыдущей картинкой - ЧЕМ ХОШЬ 2 - делаю всё то же самое, только шиворот навыворот.

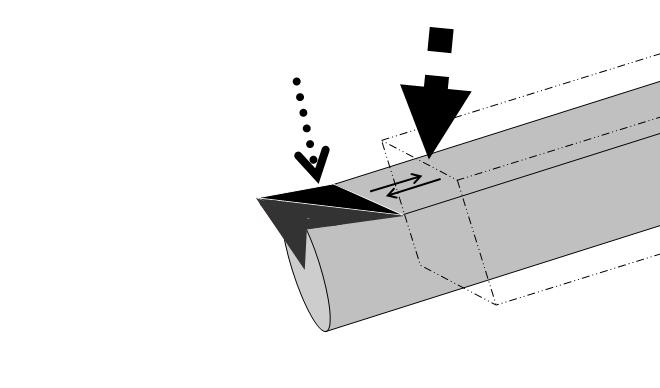

Из корпуса токарного резца теперь плунжер выдвигается вперёд. Для этого применён гидроцилиндр. На конце этого плунжера способом эрозии выполнено посадочное гнездо под режущую вставку какой-либо формы. На этом рисунке она имеет вид тетраэдра.
Когда усилием гидроцилиндра упомянутый плунжер будет втянет в корпус токарного резца, темечко вставного зуба будет прижато сверху, - со стороны потолка в отверстии этого корпуса. Подробности не показываю. В принципе, на этой схеме всё понятно и так.
Чем хошь, 3. Режущие инструменты и оснастка
