Притянуть зуб, 2. Режущие инструменты

"Чем ещё уконтропупить мировую атмосферу?
Вот покажем крупный кукиш США и СССРу!". В.Высоцкий.

А что бы еще показать сегодня этакого впечатляющего на моём сайте?
Ну, что нибудь, к примеру, вроде болта или винта, но без резьбы!

Нет, опоздал.
Кто-то когда-то уже предложил нечто подобное. Вот только не смог придумать, для чего такая штуковина кому-нибудь может оказаться нужной. По его соображениям она могла бы успешно заменять болты в горячей химически агрессивной среде. Там быстро прогорает всякая резьба, потому что в ней имеются всякие кромки, разрушающиеся в такой среде - например, в топке котла, - быстрее, чем гладкие поверхности.

Об этом упоминалось в какой-то советской газете, без того, что бы показать картинку такого крепёжного соединения. Не похоже, что оно нашло где-либо  широкое применение или хотя бы известность. И я о нём тоже забыл сразу после прочтения той заметки. Как оно выглядит, не знаю, и сейчас лень поинтересоваться, но применение чему-то такому, в принципе похожему, вот сейчас я для себя нашёл.

Детали подобного соединения не имеют мест существенной концентрации напряжений. Поэтому они могут стать нужными там, где материал довольно хрупкий, например, твёрдый сплав вставок в режущих инструментах.

В каталогах по режущим инструментам мне не встречались вставки из карбида, в которых имеются резьбовые отверстия.

В своей картинке "ПРИТЯНУТЬ" я показал вставку с резьбовым отверстием и предложил применить там резьбу с круглым профилем её витков.
Но то, не шибко-то хитрое решение для снижения концентрации напряжений у меня самого вызывает сомнение в его возможности довольно широкого практического применения в инструментальном деле.

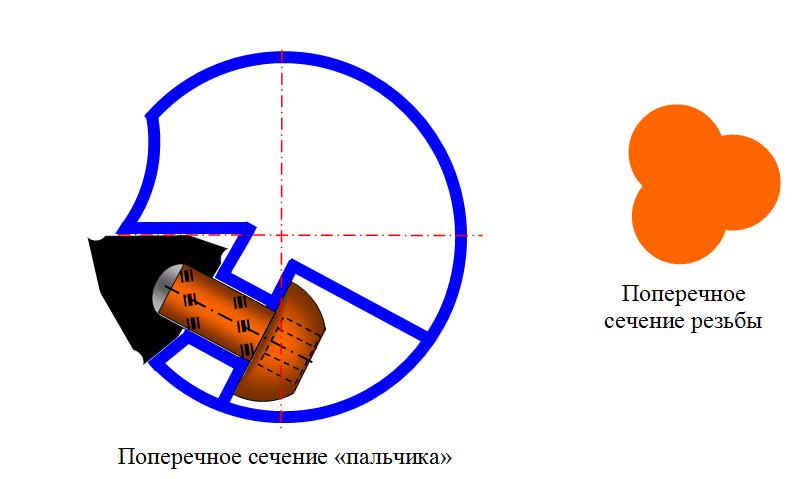

На этот раз я предлагаю применить показанную здесь на рисунке довольно
экзотическую резьбу.

Она много более эффективно снижает концентрацию напряжений в таком соединении деталей и поэтому может найти применение, в частности, для аналогичных типов режущих инструментов. Здесь показана более убедительно и аккуратно схема такого закрепления режущей вставки.

________

Вспомнилась ещё одна очень важная техническая проблема. Где-то у меня есть книга по теме предельной прочности болтов и винтов, - которая бывает исключительно острой, особенно в самых современных областях техники. Прочность этих деталей крепления ограничивает концентрация напряжений в резьбе.

Резьбы, аналогичные показанной здесь на этой моей сегодняшней картинке, могут дать очередные направления для решения упомянутой проблемы, имеющей кое-где буквально стратегическое значение. (Надо бы показать известные приёмы предотвращения от самопроизвольного вывинчивания таких винтов, но здесь не место расширять эту тему).

Помнится из газет, что какая-то всемирно известная авария при запуске в Америке её космического корабля произошла по причине меньшей прочности множества мелких винтов, чем должна быть в соответствии с документацией на них, как обязалась фирма, поставлявшая эти винтики. За причину аварии на неё был подан иск в суд на сумму гигантскую.



_____

03.09.10. А не проще ли и здесь залить, например, медным сплавом полость в этом карбидном тетраэдре, представляющую собой четыре соединяющихся друг с другом отверстия, идущих от середин всех четырёх его граней? Вот и всего-то!
А уж в этом медном сплаве пусть будут выполнены резьбовые отверстия под резьбу стандартных винтов; - и никаких проблем и заумностей!

Вообще-то можно найти в каталогах режущих инструментов заливку отверстия медью в твёрдом сплаве с последующей нарезкой там резьбы под крепёжный винт, - однако всё же не в таком примере, как на этой картинке.
