Крепление конусной резьбой, 2. Режущие инструменты

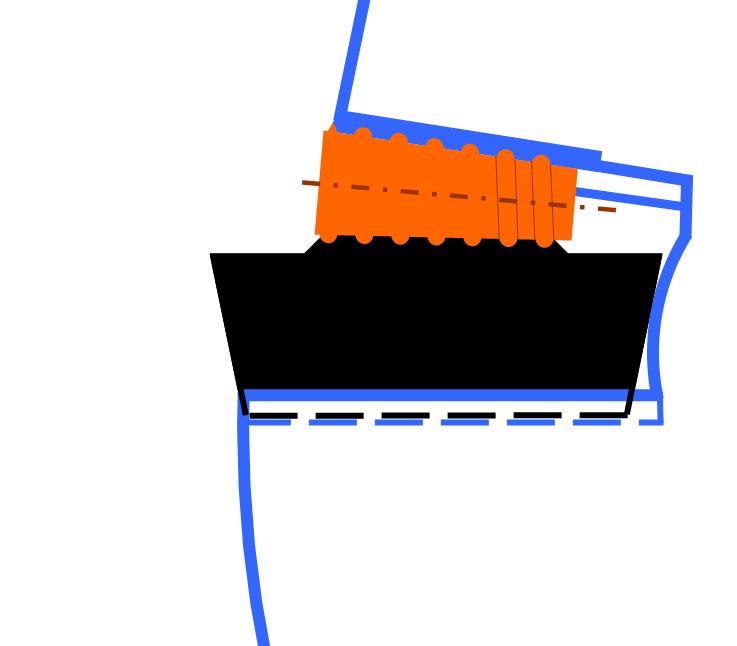

На этой картинке канавки под витки винта без головки с конической резьбой выполнены (по технологии порошковой металлургии) на выступе зуба, возвышающемся над режущими кромками вставки.

Канавки витков под резьбу и на такой режущей вставке тоже не мешают возможности закреплять эту вставку также и обычным приёмом - в призматических направляющих по обоим сторонам зева в гнезде под аналогичную вставку.

На этой вставке для отрезной пилы упомянутые канавки являются частью витков цилиндрической резьбы. Это позволяет виткам конусной резьбы крепёжного винта расположиться в любом из двух предусмотренных направлений вставки.

Профиль резьбы этого винта пусть будет круглый с достаточно крупным шагом и с достаточно большим радиусом профиля витков винта. Это необходимо соблюсти, исходя из требования о достаточной прочности канавок в столь хрупком материале, как твёрдый сплав режущей вставки. По-видимому, пропорции размеров должны быть чуть иными, чем на этом схематическом рисунке.

Такое закрепление  быстросменных режущих вставок, - конической резьбой, - обеспечивает отрезной фрезе возможность работы на существенно более высоких оборотах, чем допускают существующие фрезы подобного назначения.

Такая вставка имеет четыре рабочих позиции - по две с каждого из двух её концов.
Вставки расположены в отрезной и прорезной фрезе, чередуясь, - в левых и в правых гнёздах. Одна половина числа этих вставок направлена чуть влево, а другая чуть вправо от плоскости вращения такой дисковой фрезы.

_________________

Это достоинство предложенного приёма, - для высоко скоростных фрез, - должно стать СУДЬБОНОСНЫМ для технологии и техники, например, деревообработки, - как и для техники резания алюминиевых сплавов, да и всяких других материалов, позволяющих их резцовую обработку на много более высоких скоростях резания, чем, в основном, для сплавов чёрной металлургии (сталь, чугун).

Эти фрезы станет возможным применять также по стали, чугуну и трудно обрабатываемым сплавам, - там, где существующие фрезы с быстросменными зубьями применить не удаётся.
___________________

Между винтом и пластинкой стоит предусмотреть металлическую прокладку должной формы, - выполненную тоже по технологии  порошковой металлургии.

На этом рисунке надо бы показать (уже не могу, а рисовать заново лень) линию между точками, расположенными на вершинах углов по режущим кромкам. Это линия показала бы разграничения между металлической прокладкой под винтом и какой угодно твердосплавной режущей пластинкой.

Можно будет использовать ЛЮБУЮ в плане с ЛЮБЫМ рельефом режущую пластинку с отверстием или без оного из уже имеющихся в каталогах, стандартных пластинок,- подходящих под этот приём крепления).


Как угодно рельефные металлические прокладки, соответствующей формы на каждый случай, позволят закреплять этим приёмом чуть ли ни любые подходящие здесь режущие пластинки, - из уже существующих, стандартных, покупных,  - ко всяким режущим инструментам.

Винтовое крепление надёжнее крепления всего лишь клинового, особенно при работе фрезы на запредельно высоких оборотах в условиях сильной вибрации, вследствие которой зубья становятся как бы идеально скользкими.


Под действием вибрации они как бы сами словно черви выползают из своих гнёзд крепления и выбрасываются оттуда центробежной силой.

Дополнительное, вот такое винтовое крепление зубьев этому препятствует.
Поэтому возможности и масштабы применения вставных сменных зубьев существенно расширяются.

Это невообразимо важно. Можно бы очень долго перечислять (но сейчас мне лень) - почему и где это так важно.
