С дробинкой. Режущие инструменты

На другом примере этот приём, лишь как частный случай, я уже показывал - как бы между прочем, - не уделяя ему там слишком много внимания.

Здесь я показываю аналогичное ещё раз, но уже с более обстоятельными замечаниями.

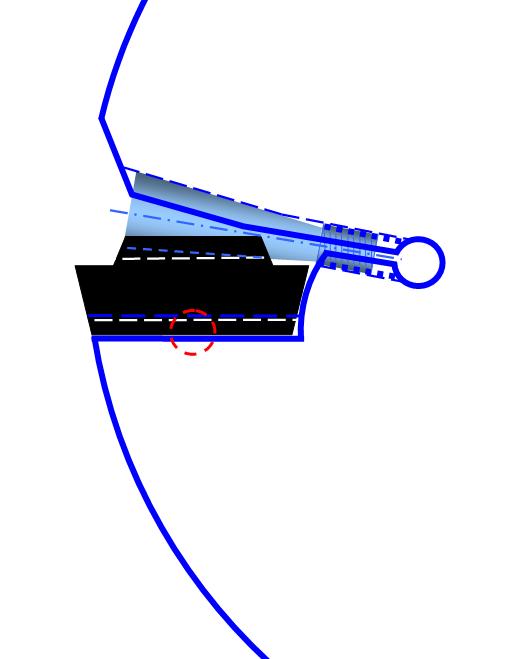

На призматической направляющей - и во вставке, и в корпусе инструмента - выполнена лунка под шарик, диаметр которого меньше толщины режущей вставки.

Шариком воспользуемся лишь в том исключительном случае, если, предположим, слишком сильная вибрация сделает заклинивание режущей пластинки недостаточно надежным.

Вибрацию, при которой даже резьба не удерживает винт мы сейчас не рассматриваем. С такими вибрациями обычно не работают ни при каких приёмах закрепления режущих вставок. Но и на такой случай  здесь есть очень типичное решение, на которое отвлекаться сейчас не стоит.

Какой бы "скользкой" вставка не оказалась при любой вибрации, никакая центробежная сила ни на каких оборотах циркулярной пилы не сможет выбросить такой зуб пилы из его гнезда в ней, где шарик выполняет функцию вот такой шпонки.

Лунка во вставке выполняется по технологии порошковой металлургии. Она не мешает закреплять такую вставку без использования дробинки, - обычными приёмами для подобных вставок с призматическими направляющими, - и во фрезе, и в токарном резце, и с винтовым зажимом, и способом заклинивания.

Лунка под дробинку в гнёздах диска выполняется способом эрозии. (Вместо выполнения лунки здесь достаточно иметь просто канавку того же диаметра от просверленного отверстия в пластине изготовляемого корпуса такой фрезы).

Вставки с лункой под страхующую дробинку могут быть очень разных форм и назначений.

Это могут быть узкие вставки для резцов и пил: отрезных, прорезных, канавочных,
фасочных, резьборезных, фасонно-обточных.

Это могут быть и вставки имеющие в плане иную форму, например, типичную, такую как: треугольник, квадрат, ромб, прямоугольник, параллелограмм, пятиугольник, круг, восьмиугольник, шестиугольник, специальная и фасонная форма.

Дробинка в форме шарика задаёт  координату одной из необходимых шести точек базирования вставки. Ещё две точки задаёт клин, в частности круглый, конический, (как на этой картинке), или даже  резьбовой. А ещё три точки - обычно одна из самых широких на вставке её поверхностей.

____


Я уже показал немало необычных приёмов закрепления быстросменных режущих вставок, в частности, и к отрезным фрезам. Меньше идей у меня от этого не становится. Наоборот.
Еще важнее то, что эти забавы понравились многим, - и детям и взрослым, вовсе не только инструментальщикам, а людям любых профессий. Уж все вместе мы набросаем несравнимо больше полезных вариантов.

Так что можно уже считать, что проблема ограниченной частоты оборотов циркулярных пил с быстросменными зубьями для работ по дереву и по всем прочим обрабатываемым материалам успешно решена!

А поэтому пока ещё выпускаемая сегодня - на миллиарды долларов! - продукция для таких целей, по сути,  морально устарела, и она с мирового рынка исчезнет раньше, чем на что надеются пока ещё монополисты.
__________________

5.10.11. Лунку под дробинку в корпусе фрезы выполнить проблемотично, - требуется непроизводительная злектроэрозия. Но вместо лунки здесь достаточно иметь просто поперечный шлиц. Для этого обойдёмся всего лишь сверлением отверстия в начале выполнения гнезда под сменный резец.
______________________________________________________

Между винтом и режущей пластинкой желательна прокладка.
