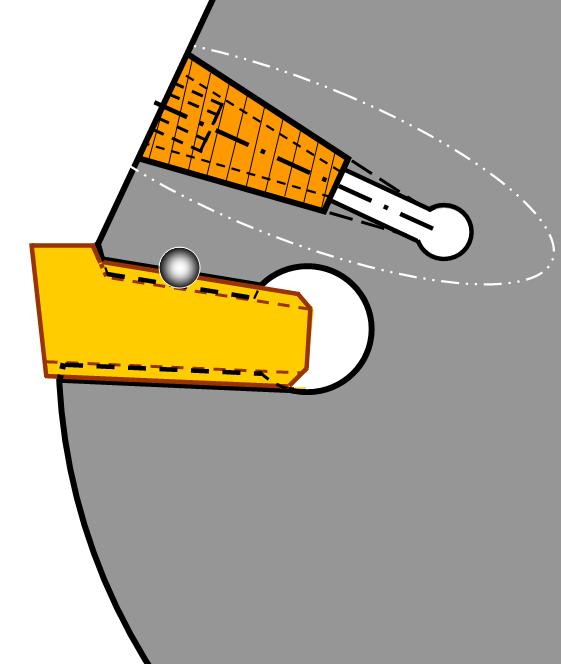

С дробинкой. 2. Невыпадающая режущая пластинка

Сначала полностью вывинтим винт.
Листовой материал диска пусть будет достаточно упругим для того, чтобы язык над режущей вставкой мог прогнуться настолько, что вставив дробинку в лунку этого языка, можно одним лёгким ударом эластичного молотка забить на своё место эту вставку. Потом вставляем на своё место и завинчиваем винт.

Уточняю это пояснение.
Стальная дробинка чуть намагничена. Она вставляется в лунку гнезда под зуб до того, как вставляется зуб. Намагниченная дробинка не требует, что бы её чем-нибудь держать в лунке, хотя бы пальцами, - как бы эта дробинка оттуда не выпала и не затерялась.

А если уж и затеряется эта дробинка, - потеря не велика. Столь мелкие шарики, производства подшипниковой индустрии, продаются как пшено, - на вес, хоть килограммами.

Режущая вставка без всяких затруднений, как клин, чем она и является, вводится в зев гнезда под неё и малейшим ударом эластичного молоточка легко досылается в рабочее положение. Упруго отогнувшийся в это мгновение язык над этим так вставленным зубом со щелчком возвращается в своё рабочее положение.

Вынимается зуб обычным приёмом для подобных вставок. Его выталкивают из гнезда поворотом Г-образного ключика, конец которого имеет овальное сечение. Для этого этот конец такого калёного ключика вставляется в зазор между концом клиновидного зуба и дном гнезда под этот зуб.


Лунка под дробинку в языке выполняется эрозией. Размеры в узкой части языка и его длина должны быть такими, чтобы упругая деформация его была достаточной.

(Пардон, вношу поправку, не меняя ничего в исходном тексте. Выполнять именно лунку в гнезде под вставку нет особой необходимости. Лунка, выполненная эрозией, - это очень хорошо и удобно для работы с такой фрезой, но вместо лунки вообще-то достаточно будет лишь просто просверлить отверстие в листовом материале корпуса отрезной фрезы, перед фрезерованием гнезда под такой зуб).

Такая циркулярная пила сможет работать на как угодно высоких оборотах и при любой вибрации, - в частности, и по дереву.

Тогда зубья можно будет изготовлять даже из керамики.

Такие инструменты совершат технологический переворот не только в деревообрабатывающей промышленности.






_________

Если условия работы не слишком тяжёлые, то, возможно, можно будет обойтись лишь дробинкой, не применяя винт.

И наоборот.
Даже в том реально невероятном случае, когда от бешеной вибрации взбесившиеся винты сами выползают из своих гнёзд, как черви, наша мелкая стальная дробинка, сидящая под пружинящим языком зева не позволит зубьям выпасть из циркулярной пилы при любых оборотах.

Воткнуть, как и выколупнуть зуб, - это даже куда удобнее и быстрее, чем применять винт для каждой из десятка или десятков таких режущих вставок в отрезной пиле.

Замена всех зубьев в ней, например, керамических, - много более износостойких и дешёвых, - займёт не более нескольких минут (хотя бы во время краткого перерыва на физзарядку основного состава рабочих цеха в поточно-конвейерном производстве мебели).

Можно и так доработать подробности (размеры) этой конструкции (подобно тому, как постепенно обеспечивают всё более высокую надежность стрелкового оружия),

 что в типичных (или хотя бы в каких-то некоторых) условиях работы упругий язык над зубом позволит обойтись без предусмотренных всё же там (на все возможные условия работы фрезы) и винтов, и дробинок.
_________

Далее. Для условий работы не экстремально неблагоприятных иногда всего лишь будет достаточно в отрезных фрезах, что сегодня изготовляются многими миллионами под такие вставные зубья, внести хотя бы простейшее усовершенствование - прорезь над зубом, чтобы образовался сколько надо упругий язык над ним.

И тогда упругость такого, однако достаточно сильного языка обеспечит более надёжное закрепление зуба, чем просто жёсткий заклинивающий зев под него даже при исключительно высокой точности изготовления рекламируемых ныне фрез.

========
Вставлять и вынимать режущие зубья удобнее в положении инструмента, ином, чем на этой картинке.
Пусть в этот момент дробинка находится под зубом, а не над ним. Тогда её не приходится чем-нибудь держать, чтоб не выпадала из своего места.
