Вот ещё два рисунка на такую тему.

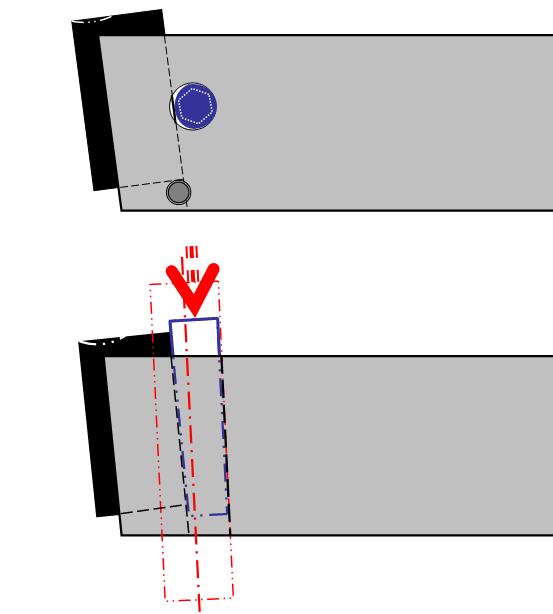

Здесь я имею в виду токарные резцы с карбидной вставкой, например, в форме призмы треугольного профиля,- покупной.
Показаны для сравнения два варианта её закрепления заклиниванием.
_________
Трёхгранная призма - лишь один из вариантов.
А представим себе, что надо обточить какую-то поверхность с криволинейной образующей, и для этого нужна режущая кромка радиусом 5 мм.
Треугольную пластинку с таким закруглением её углов мы вряд ли найдем. А найти карбидный цилиндр диаметром 10 мм, - пожалуйста. Изготовить даже самому себе вот такой резец под эту (затачиваемую по месту) режущую вставку, - дело проще простого.
Ещё два. Токарные режущие инструменты
© Copyright: Иосиф Ольшаницкий, 2010
