Только добавить винтик. Отрезные фрезы

В ж. Modern Machine Shop, October 1989 (USA)
на стр. 320 (карманного формата) моё внимание привлекла к себе рекламная картинка, текст к ней и адрес фирмы ZINNER. Всё это заключено в рамку, размером всего-то: 64 х 80 мм.

Картинка фотографии фрезы мне понравилась. Как вскоре выяснилось, это техническое решение понравилось не только мне. Оно было реализовано в аналогичных фрезах, гигантские масштабы производства которых развернули и в других странах уже  куда более мощные фирмы, чем та, - фактические монополисты на мировом рынке.

 А мне в первое же мгновение захотелось в той фрезе всего лишь добавить коническую резьбу под  винтик, чтобы он распирал  прорезь, образующую язык, зажимающий силой своей упругости вставляемый под него быстросменный зуб этой фрезы.

Зажать зуб упругостью языка – распрекрасное техническое решение! Но зажать  вставной зуб резьбой – это всегда надёжнее (если только имеется такая возможность!).

Судя по истории проблемы, всеми ранее считалось,  что никакому РЕЗЬБОВОМУ механизму для закрепления им вставного зуба  просто напросто нет места в слишком тонкой пластине такого корпуса отрезной или прорезной фрезы.

Но оказалось, и здесь для закрепления быстросменной режущей пластинки всё же нашлось место  весьма простому, но пока необычному резьбовому механизму, - настолько экзотичному, что мне не известен иной пример применения где-либо в технике именно этого столь анекдотично простого технического решения.

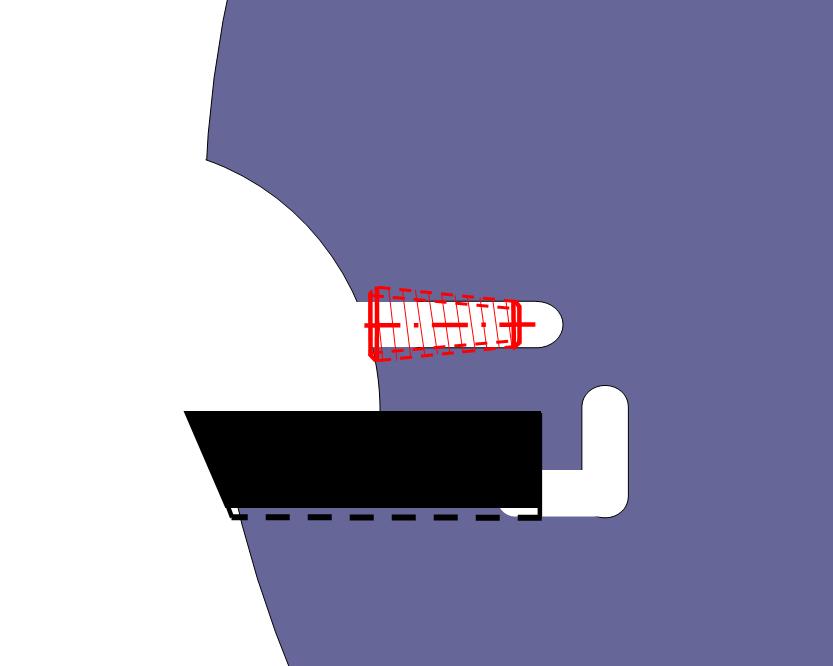

-   Ось крепёжного винта (простой, но исключительно редко используемой формы) должна быть расположена в плоскости вращения фрезы. (Коническая резьба обычно используется для герметичности соединений всяких трубок в гидросистемах).
-   Винт этот выполняет функцию клина. Он не должен иметь головку (для которой, действительно здесь нет места).
-  Витки конической резьбы проходят по противоположным  стенкам прорези в пластине корпуса  фрезы. Иначе говоря, прорезь проходит через  ось  этого резьбового отверстия.
-  Резьба крепёжного винта, распирающего стенки упомянутой прорези, должна быть, соответственно, конической,
-   Поперечный размер этого винта должен быть, конечно же, меньше, чем ширина режущей пластинки.

Однако, для прочности его резьбы  этот размер винта может быть всё же даже больше, чем толщина пластины корпуса этого инструмента.

   Это решение является всего лишь одним из аналогичных. Поэтому я так и не решился написать беспечное письмо в ту фирму.

Картинка в том журнале интересна мне прежде всего тем, что в такой фрезе достаточно всего лишь под  конусные винтики прорезать конусную резьбу в уже имеющихся прорезях.



Резьбой и винтиками под неё вовсе не требуется пользоваться всегда.
Но дополнительные достоинства эта фреза так приобретает.

Частота допустимых оборотов такой фрезы, надёжность её работы и области её применения существенно возрастают.




Этот же приём закрепления быстросменных зубьев становится применимым для многих прочих принципиально аналогичных фрез.
