Ещё чуть проще. Режущие инструменты
Всё же подчеркну ещё раз: малейшее технологическое упрощение, казалось бы, конструктивно уже предельно простого инструмента оказывается и принципиально очень важно, и становится невообразимо значимым, - конечно же, лишь при сверхмассовом его производстве, что я и предполагаю.
-----

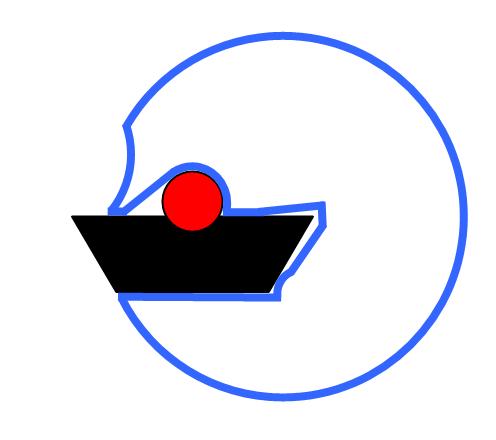

Под эту круглого сечения шпонку, упруго мелко-волнистую в обеих плоскостях, перпендикулярных друг к другу, нет необходимости выполнить паз именно круглого сечения (как на этой картинке).
Достаточно иметь паз треугольного сечения.
Он прорезается самой обычной фрезой твёрдого сплава.
Она типично мелкозубая (для металла).
На вид это - просто круглая, из имеющихся по стандарту толщины и диаметра сколько нужно тонкая, такая покупная довольно миниатюрная режущая пластинка.
Свидетельство о публикации №210072101079
Над верхней гранью резца подрежем вправо наш "навес", - приблизительно до канавки в нём.
Так освободится больше места для схода и более крупной стружки.
Иосиф Ольшаницкий 14.10.2017 20:16 Заявить о нарушении
В этих фрезах их паз пол "красную" (пружинящую) шпонку будем прорезать не специальной, а всего лишь стандартной, довольно миниатюрной мелкозубой фрезой, - обычной покупной, -
гладко плоской, цилиндрической, изготовленной из типичного для них твёрдого сплава,
профиль зуба у которой обычный, то есть прямоугольный.
Иосиф Ольшаницкий 04.12.2017 14:08 Заявить о нарушении
