От ЭЦ и далее. Новые редукторные механизмы



Кому: 'Иосиф Ольшаницкий' <fesoy1@rambler.ru>

Дата: Thu, 12 Aug 2010 17:30:15 +0700

Тема:
RE: Тоже с подшипником

Здравствуйте, Иосиф.

От нашего первого контакта мы продвинулись очень далеко, и уже видна финишная линия наших абсолютных знаний по ЭЦ-зацеплению. Особая проблема была по пятну контакта. Теорию Герца немного поправили для объема.

ЭЦ-зацепление уже сделано полюсным, с КПД приближенному к КПД качения, радиусы кривизны превышают эвольвентные, контактные напряжения на 10-50% ниже эвольвентных при равных параметрах. Угол контакта в ЭЦ-зацеплении варьируется в пределах ГОСТовских 32-12 градусов.

В Германии идет подготовка производства к серийному выпуску ЭЦ-шестерен по стандартной технологии эвольвентных зубьев, но другими фрезами и шлифкругами. И в станок заводят меньшую мощность, т.к. площадь обработки контактных поверхностей в несколько раз меньше, чем у эвольвентного колеса.

Ваш вариант СЦ не сможет теоретически выйти в полюсное зацепление, поэтому рассматривать его нет смысла.

Иосиф, посмотрите работы по ЭЦ на нашем сайте

Ec-gearing.com

Ec-gearing.ru

С уважением,

Становской Виктор



From: Иосиф Ольшаницкий [mailto:fesoy1@rambler.ru]
Sent: Thursday, August 12, 2010 5:04 PM
To: Stanovskoy Victor
Subject: Тоже с подшипником






12. 08.10.
Здравствуйте, Виктор!

Только что мелькнула мысль, вроде бы не ошибочная. Сразу же хочу с Вами ею поделиться. А вдруг да понравится Вам и даже будет задействована!

Сейчас последнее, что выскочило в списке прочтений, снова: «От ЭЦ к СЦ». Вспомнились мне сразу ещё какие-то мои последующие картинки по Вашей теме, не только уже показанные мной Вам или в Интернете. Названий я уже не помню, а искать лень.

Вот она, сегодняшняя свежая мысля.

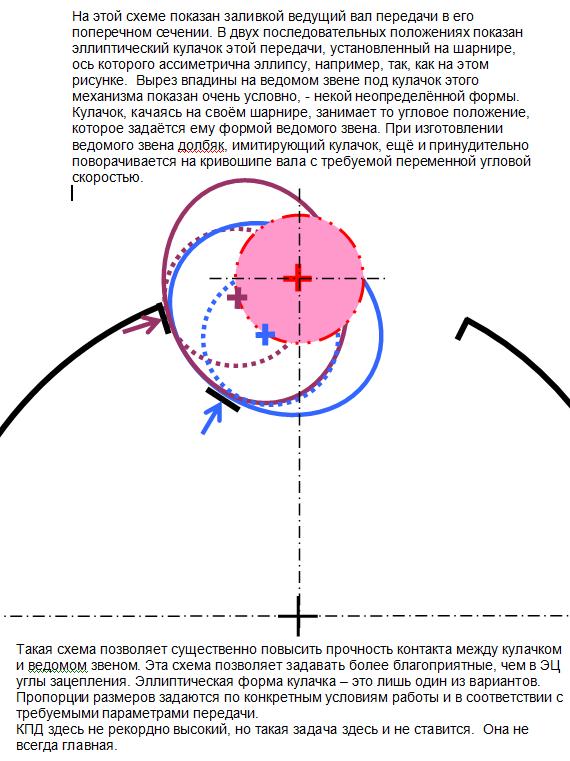

Что если таки вставить эксцентрично расположенный подшипник в толкатель на ведущем валу, но этот толкатель будет не в форме круга, а в форме эллипса, спирали или другой какой-либо ещё более подходящей фигуры!

По условиям построения механизма заготовка вращается на поворотном столе зуборезного станка с заданной угловой скоростью. И вал долбяка вращается со своей строго заданной ему угловой скоростью, - в соответствии с заданным передаточным отношением в таком механизме зацепления.

В соответствии с заданной формой долбяка в плане мы получим какую-то форму ведомого звена.

Вариант, когда долбяк имеет форму круга, рассмотрен вами весьма обстоятельно. Ведущее звено такой же формы, как этот круговой формы долбяк, посаженное на подшипник, эксцентрично сидящий на ведущем валу механизма, само «находит» себе угловую скорость вращения на своём кривошипе. Её задаёт трение на цилиндрической поверхности ведущего зуба.

А если ведущий зуб имеет иную форму в плане, но тоже сидит на подшипнике своего кривошипа, принадлежащего ведущему валу?

Кривошип заставляет центр вращения этого зуба перемещаться по кругу. Правильно заданная на станке форма ведомого звена диктует постоянно меняющиеся угловые скорости поворота ведущего зуба.
Именно эти переменные скорости поворота нужно задать долбяку на станке С ПРОГРАМНЫМ УПРАВЛЕНИЕМ при изготовлении ведомого звена.

Если ведомому звену задана форма, соответствующая работе такого механизма зацепления с какой-то заданной формой ведущего зуба, то угловая скорость ведущего вала вынудит ведомый вал вращаться с той угловой скоростью, каковая задана формами ведущего звена и ведомого.


Что даёт применение подшипника для зуба, отличного по форме от цилиндрического? То, что я имел в виду всегда под смыслом применения форм толкателей не цилиндрической формы.
Так, например, толкатель эллиптической формы будет сопрягаться с ведомым звеном той частью эллипса, которая имеет наибольший радиус кривизны.
Спиральный зуб будет иметь, пожалуй (надо вникнуть внимательнее), лучшие углы зацепления.

Что это значит для прочности, мощности и срока службы механизма, видно из формул контактной прочности.

С пожеланиями творческих и деловых успехов.
Всегда буду рад узнать об этом, особенно от Вас.
Иосиф.



Каково Ваше мнение по поводу сегодняшнего предложения?





--
Иосиф Ольшаницкий
==========================================
