Ромб и курок

Иосиф Ольшаницкий

Верчу в руках стандартную режущую пластинку остро-ромбической формы в плане, - с заострением в 35 градусов.

Как бы приспособить нечто, на основе подобной геометрической формы, в качестве быстросменной пластинки к циркулярной пиле, например, для работы по дереву, алюминию, чугуну, стали и пр.?

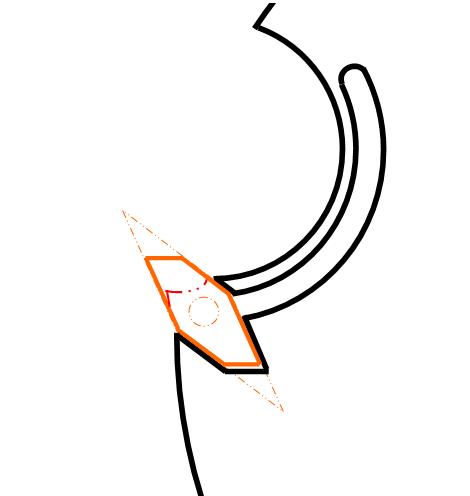

А вот так!

Понятно, что пропорциями размеров и вариантами этой конструкции можно и стоит поиграться ещё сколь хошь.

Эта вставка сидит, конечно же, в призматических направляющих, которые я для лучшей наглядности этой схемы крепления здесь просто не показываю, как подробности само собой разумеющиеся.

В отличие от всего того, что имеется сегодня на мировом рынке, это крепление будет держать вставки при любой вибрации и на оборотах, сколь угодно высоких.

Эти вставки могут быть и 4-позиционными(!), - сидящими, чередуясь, в левых и в правых гнёздах отрезной фрезы.

Список читателей / Версия для печати / Разместить анонс / Заявить о нарушении

Другие произведения автора Иосиф Ольшаницкий

Рецензии

Написать рецензию

Мягко говоря, это не самый лучший вариант. См. следующие.

Здесь я молость запутался.
Надо было бы дугу окружности диска вынести чуть вперёд, чтобы она упиралась в переднюю часть ромба. Тогда этот резец уж действительно не сможет выскользнуть из своего гнезда даже под действием вибрации.

Оставляю эту ошибку в картинке как есть, - в качестве назидания.

Иосиф Ольшаницкий 25.10.2010 11:30 • Заявить о нарушении

+ добавить замечания

Если для этого упругого языка предусмотреть в режущем зубе канавку в упор на неё конца этого языка под должным (отрицательным!) углом такого заклинивания, то такой зуб ни при какой вибрации не выскочит из своего гнезда.

Иосиф Ольшаницкий 11.09.2015 18:41 Заявить о нарушении
