За-клин-ивающийся кубик. Первая мысля. Инструменты

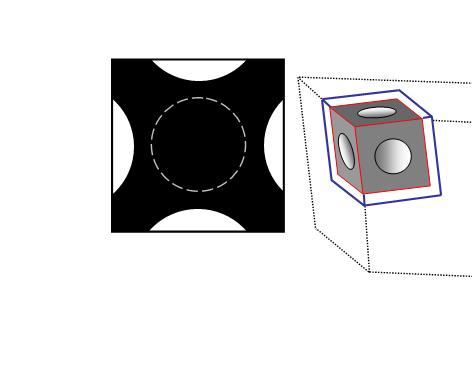

На каждой из шести граней кубика в её центре имеется сферическая лунка, в пропорции размеров приблизительно такой, как на этом рисунке.

Под этот кубик предусмотрено посадочное седло, выполненное, как и кубик,  по технологии порошковой металлургии с типичной достаточно высокой точностью.

Седло имеет под этот кубик плоскости в виде трёхгранного прямого угла.

Из стенок этого седла выступают шаровые поверхности, соответствующие сферическим лункам на гранях кубика.

Посадить кубик в седло можно только в направлении линии внутренней диагонали куба.
Только в этом направлении возможно вынуть этот кубик из седла.

Подобно хвостовику сверла в форме конуса Морзе наш КУБИК заклинивается. Однако заклинивается он образующими своих поверхностей по сферическим лункам в поверхностях шаровых выступов седла (разумеется, при хорошо заданных пропорциях размеров, - приблизительно так, как на этой картинке).


Куб имеет 8 вершин и до 3-х режущих кромок при каждой вершине.
С учетом того, что каждая из 2-х граней при каждом из 24-х этих лезвий может быть использована сначала в качестве передней грани резания, а потом иногда и в качестве задней грани резания, наш кубик может иметь до 48 последовательных рабочих позиций.

В рабочей смене 480 мин = 8 х 60.
Задав довольно жёсткий режим работе резца, например, по 20 мин. чистого времени резания в каждой из 48 позиций нашего такого инсерта, мы сможем работать всего двумя таковыми, даже мелкими кубиками в течение целой недели.


Следовательно, само собой напрашивается благое пожелание использовать, где это технически возможно, особо твёрдые материалы резания, не считаясь с их стоимостью (например, поликристаллический алмаз).
___

Кубик заклинивается своими сферическими (или, что ещё лучше, коническими) лунками в шаровых выступах гнезда, а грани кубика, сближающиеся со стенками гнезда, лишь не позволяют кубику провернуться.

Этот вариант кубической вставки мне последнее время нравится всё больше. Пожалуй, именно он - самый предпочтительный.

________

Не имея крепёжного отверстия, эти кубики могут быть и довольно мелкими, - например, применительно, к миниатюрным и к особо миниатюрным режущим инструментам.


Да и вообще такой, - кубической, - формы режущие вставки, к тому же поэтому более прочные, вполне могут быть с явно меньшей длиной ребра, чем длина рёбра в типичных по размеру стандартных пластинках твёрдого сплава, имеющих крепёжное отверстие.

С повышением культуры всего металлорежущего производства, в частности, с уменьшением припусков на снятие стружки в заготовках деталей и, соответственно, с уменьшением типичной длины ребра режущей вставки суммарный  расход довольно дорого стоящего твёрдого сплава в общих масштабах инструментального производства уменьшается в кубической зависимости.
