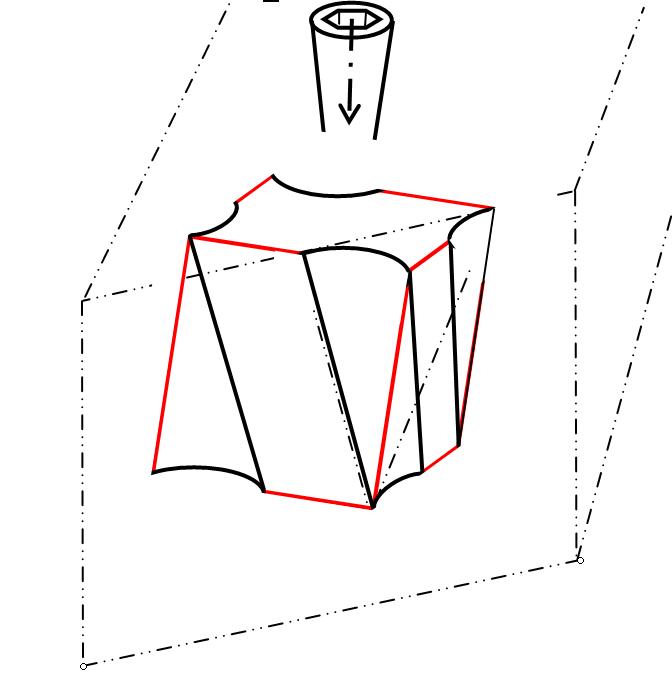

Кубикообразная режущая вставка показанной здесь формы вставляется сверху в квадратное углубление державки токарного резца.
Из этого гнезда выступает лишь режущая вершина вставки, одна из восьми в ней.
Винт с конической головкой, заклинивающей эту вставку, расположен вертикально.
Он надежно притягивает кубик к горизонтальной опоре в державке резца и, заклинивая, прижимает её к вертикальным стенкам гнезда.
Все четыре вертикальные стенки гнезда базируют кубик по углу относительно его вертикальной оси, - приёмом "квадратик".
Основным достоинством и этого 8-позиционного кубического инсерта является то, что в нем нет крепёжного отверстия. Почему это важно, я, повторяясь, упоминаю в каждом аналогичном примере.
