На предыдущей картинке (ЗУБ и ВИНТ) показано крепление зуба, предназначенного, в частности, и для высокоскоростной циркулярной пилы.
Таким же винтом, что и на той картинке, можно зажимать тем же приемом почти любые, почти какие угодно зубья!!!

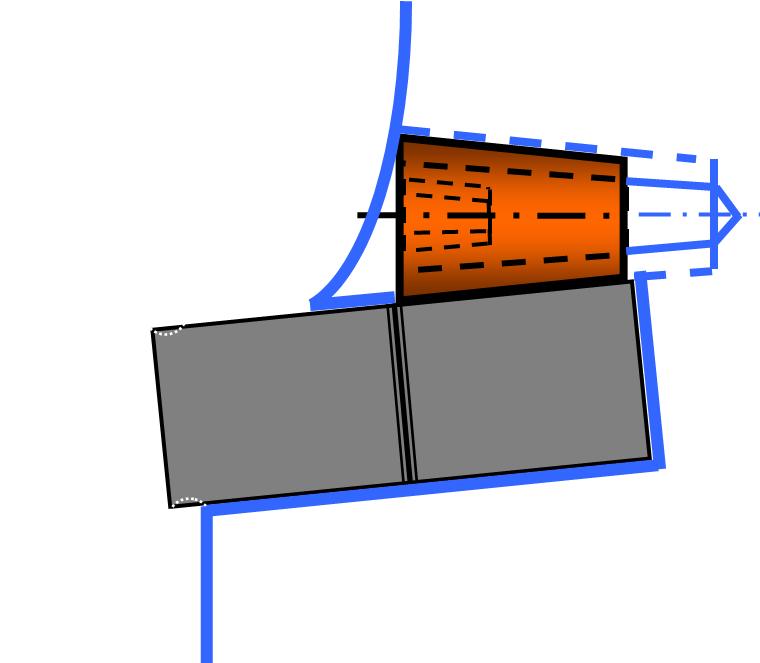

В качестве примера здесь показана самая типичная режущая пластинка, - стандартная квадратная двусторонняя 8-позиционная. Она может не иметь, а может иметь крепёжное отверстие, что не мешает такому приёму её закрепления. Почему это важно, я напоминаю почти каждый раз.
_________________________
Желательно предусмотреть металлическую прокладку между винтом и режущей пластинкой.
Эта прокладка выполняется по технологии порошковой металлургии.
Рельеф прокладки под винтом и рельеф используемой под ней режущей пластинки должны соответствовать друг другу.
Профиль резьбы - трапеция.
2. ВИНТ и ЗУБ. Режущие инструменты
© Copyright: Иосиф Ольшаницкий, 2010
Свидетельство о публикации №210090801189
