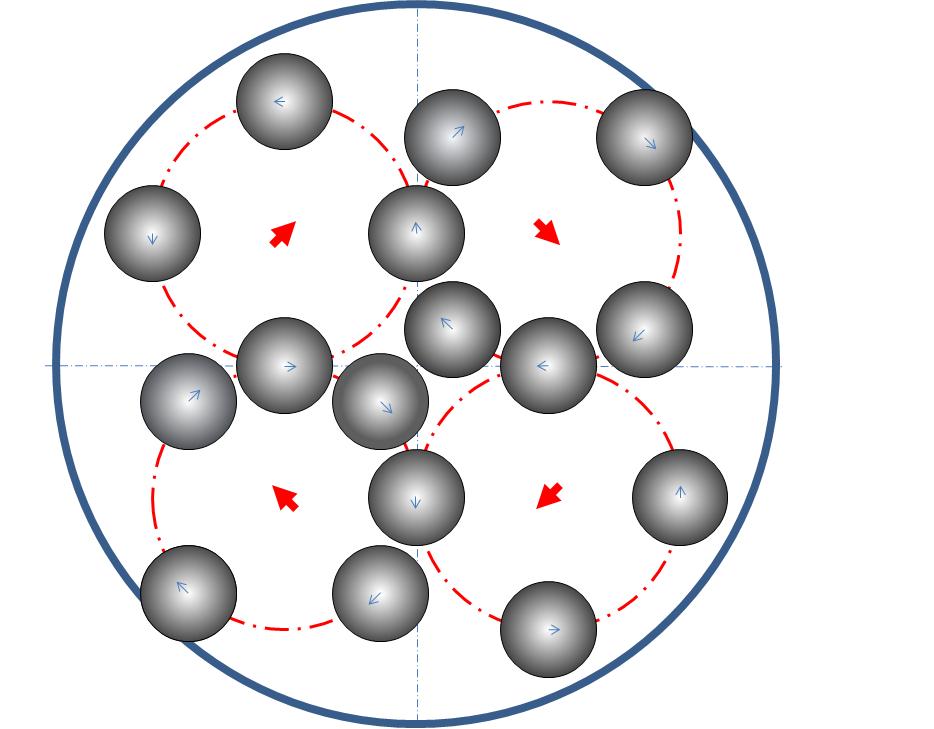

Упражняясь, я только что быстренько нарисовал вот это блюдечко с голубой каёмочкой.
В его круговых канавках вот так расположены вот эти шарики.
Это блюдечко с этими шариками накрыто другим блюдцем такого же размера. В нём имеются иные канавки под эти шарики.
Вот и весь механизм соосной передачи вращения зацеплением через шарики.
Форму канавок ведомого звена мне сейчас нарисовать лень. Поиграйтесь сами в свои варианты этого механизма.
С голубой каёмочкой. Продолжение. Механизмы
© Copyright: Иосиф Ольшаницкий, 2011
Свидетельство о публикации №211010901503
Свидетельство о публикации №211010901503
Рецензии
Пардон, зарапортовался.
Здесь достаточно на то же число шариков всего лишь двух из четырёх канавок. Из лишних двух канавок шарики надо теперь просто переставить на имеющееся места в оставшихся двух канавках. Вот и всё исправление этой ошибки, небрежной заумности.
А конструкция-то остаётся работоспособной.
Эта неважная здесь небрежность, допущенная в обычной спешке начертания столь лёгких эскизов, эта столь несущественная заумность оказалась не имеющей здесь значения практически никакого.
_____
Искупая этот постыдный свой грех небрежности, намекну на ещё одно достоинство такой игрушки. Шарики этого столь не шибко технологически сложного чудо-редуктора, так похожего просто на упорный шарикоподшипник, могут работать даже и вовсе без масла, - то есть не на жидкой смазке,а на воздушной подушке.
Иосиф Ольшаницкий 10.01.2011 03:41 • Заявить о нарушении
