Лестно видеть, как обсуждают мои публикации в Интернете, - особенно, когда это просто мои картинки Детского Творчества.

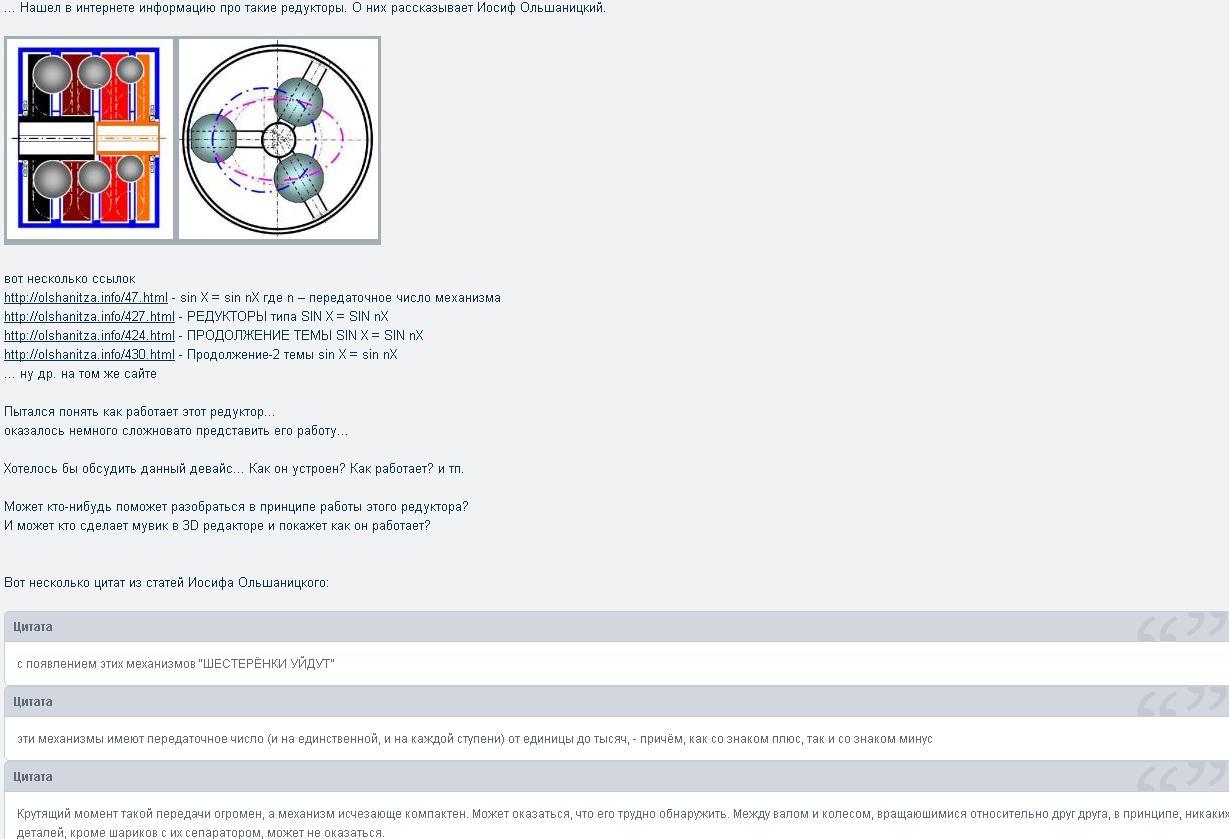

Сейчас я здесь вижу две из них, которые для меня давно уже - День Позавчерашний.
Сегодня уже, например, и сепаратор не нужен, да и сами шарики.
Похоже, что эта "Угадай-ка, угадай-ка!" - интересная игра слишком мало понятна даже самым главным специалистам по таким темам.
И это несмотря на все мои подсказки и явные ответы даже к этим задачкам на сообразительность для школяров, будущих волшебников техники.
Казалось бы. Неужели непонятно?
© Copyright: Иосиф Ольшаницкий, 2011
Свидетельство о публикации №211041500872
Свидетельство о публикации №211041500872
Рецензии
Поясняю показанные здесь простейшие примеры.
На правом рисунке SINx - это эксцентричная окружность - замкнутая полярная синусоида длиною в один период, где эксцентриситет расположения этой окружности равен амплитуде этой синусоиды. Элипс - это SINnx, где n=2. Синусоиды, наложенные друг на друга, пересекаются в некоторых точках. Там: SINx=SINnx. Пересекаются синусоиды через равные величины аргумента х. В этой теореме - суть идеи таких устройст. Имеются две группы таких точек пересечения: при n-1 и при n+1. Шарики в радиальных направляющих распололагаем в точках одной из этих двух групп. В данном случае - в группе n+1=3. При неподвижном звене с канавкой по элипсу сепаратор вращается в 3 раза медленнее, чем ведущее звено. Это приблизительно столько же, сколько в каждой паре зубчатых колёс типичных редукторов, достаточно крупных.
На картинке справа сепаратор выполнен в виде колеса со спицами. На картинке слева сепараторы неподвижны вместе с корпусом показанного трёхступенчатого редуктора. Сепараторы там имеют форму пластинки с радиальными прорезями под цельные шарики. Число n каждой синусоиды на этой картинке не видно.
Редуктор показан в схематическом упрощении. В более реальной конструкции имеет смысл добавить к шарикам, например, сферические шайбы с антифрикционным покрытием внутри.
Достаточно крупные шарики имеет смысл выполнять сборными из двух половин с упорным подшипником качения между ними, например, игольчатым.
Иосиф Ольшаницкий 30.04.2011 14:09 • Заявить о нарушении
