Форма из компаунда - Пентэласт

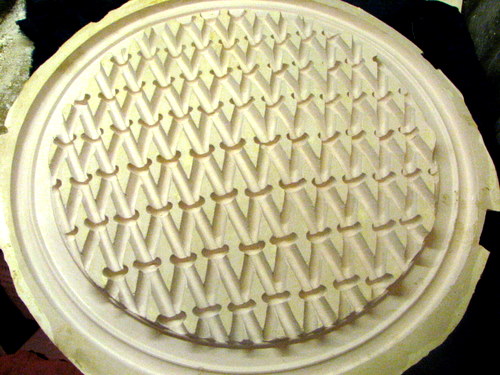

 Компаунды используются при изготовлении гибких, реже жёстких, литейных форм для копирования изделий сложной конфигурации. Формы могут длительно эксплуатироваться при положительных температурах до 250 град. С.

 Компаунды серии "ПЕНТЭЛАСТ", в частности, изготавливаются на основе низкомолекулярных кремнийорганических каучуков, представляют собой вязкую, текучую композицию, как правило, белого или кремового цвета, способную переходить в резиноподобное состояние после перемешивания с катализатором. При соблюдении пропорции, отверждение происходит при комнатной температуре (18-20 град.) до резиноподобного состояния в течение 24 часов. По технологическим параметрам компаунды "ПЕНТЭЛАСТ" почти аналогичны компаундам типа "ВИКСИНТ", но превосходят их по некоторым физико-химическим параметрам.

 Согласно ТУ 2513-011-40245042-99 на 2010 год производителем выпускалось десять видов компаундов, различающихся параметрами (адгезия, вязкость, теплопроводность, прозрачность и др.). Для производства эластичных литейных лепных форм обычно применяется П-710А, реже - П-710Б. Эти компаунды отличаются по вязкости, "А" - менее вязкий, что позволяет вести формовку по наиболее мелким рельефам.

 Перед формовочными работами поверхность модели (оригинала) должна быть покрыта разделительным составом (см.). Стандартная пропорция: 100 весовых частей основы на 4-5 весовых частей катализатора. При необходимости, количество катализатора может быть несколько увеличено - при этом уменьшается срок жизни реагирующей составной массы. Время жизни при стандартном соотношении от получаса до шести часов, ориентировочно. При увеличении массы катализатора - от минуты до нескольких. Качества форм при сравнении через пять лет малоотличимы (эластичность, усадка, черствение). При температуре свыше 35-40 град. С. время жизни смеси сокращается, производитель не рекомендует превышать 60 град. С.

Гарантийный срок хранения от производителя ООО "Пента Север" - один год, практические опыты показали, что срок приемлемой сохранности (в герметичной таре) может быть значительно увеличен (проверялся трёхлетний и четырёхлетний состав).

В сравнении с формовочными массами: "Сиэласт", "Лепта", "Виксинт" - плюсы заключены в стабильности показателей. Информация не носит рекламный характер, но предназначена всем тем, кто впервые столкнулся с необходимостью изготовления формующего рельефа и желает получить предсказуемый, экономный результат.








Игорь Плящ
