Приятно было неожиданно и впервые увидеть в толстом промышленном каталоге свою разработку, хотя бы вот такую, вроде бы чепуховую.
Полистал я тот каталог и увидел там ещё и еще..., - целый раздел предложенных мною пальцевых инструментов такого типа. Поганый инструментальный заводик, наконец-то, стал выпускать и рекламировать вот эту, свою, - фирменную продукцию.
Царапалка эта оказалась не такой уж чепухой. Наоборот. Тема эта бесконечно значима - при дальнейшем её развитии, - но уже применительно к технологии машиностроения.

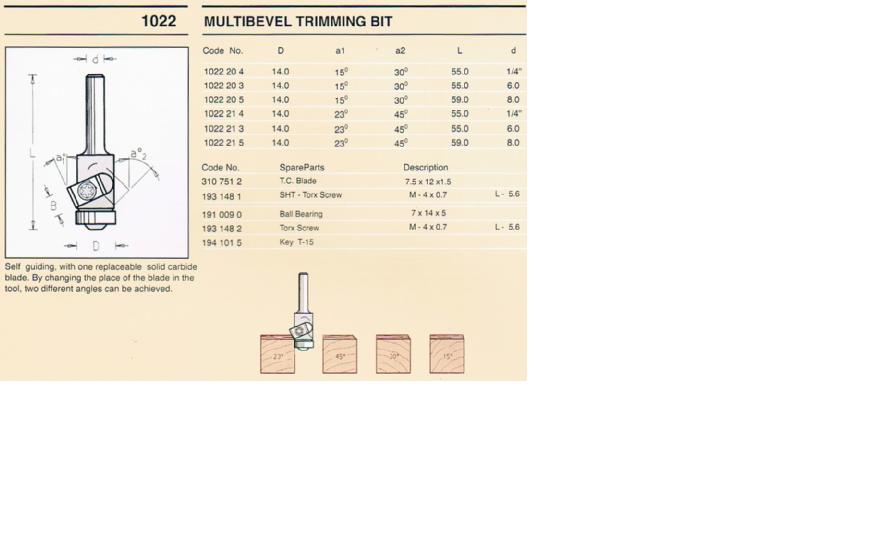

5. Эта фирменная продукция. Впервые в каталоге
© Copyright: Иосиф Ольшаницкий, 2011
Свидетельство о публикации №211120501973
Свидетельство о публикации №211120501973
Рецензии
Применительно к работе на станках по металлу даже эту "царапалку" надо бы ещё чуть упростить и уменьшить:
- Не нужен ни подшипник, ни винт к нему, ни резьбовое отверстие под него.
- Целесообразна другая, чуть поменьше, но такая же режущая пластинка стандартная с размерами 1,5 х 7,5 х 9 (мм).
- Правый угол её пусть выступает за силуэт державки, чтобы уменьшить её диаметр (с показанных здесь 14 мм где-то до 10 мм). Тогда фаску можно будет снимать и в более тесных местах внутренних фрагментов деталей.
- Режущую пластинку следует расположить под максимально возможным углом к оси вращения инструмента,- так, чтобы этот фасочный резец не столько соскабливал, сколько подсекал снимаемый профиль стружки металла, образуя так трещину под ним, таким образом легко скалывая его, лишь очень мало его деформируя, а не грубо сминая.
- Не нужна ступенька в диаметре корпуса державки (которая получается, пожалуй, дешевле даже винтика в ней под столь простенькую, но тоже быстросменную вот такую режущую пластинку).
- Этот столь дешёвый фасочный инструмент не стоит заботы о хоть сколько-нибудь
щадящих режимов резания.
Суммарная длина всех МНОГИХ ТРИЛЛИОНОВ хотя бы просто одних лишь фасок, причём в деталях не только машин - астрономически велика. Но и это - всего лишь первая капля дождя в наступающей Новой Эре Железного Века: технологической эре процессов резания миллиардов тонн металлов приёмом не скобления, а скалывания, подобно процессу разрезания оконного стекла.
Уже хотя бы лишь поэтому существенно важны малейшие подробности как в упрощении инструментов, так и в повышении скорости работы их работы.
Иосиф Ольшаницкий 25.12.2017 14:36 • Заявить о нарушении
- Не нужен ни подшипник, ни винт к нему, ни резьбовое отверстие под него.
- Целесообразна другая, чуть поменьше, но такая же режущая пластинка стандартная с размерами 1,5 х 7,5 х 9 (мм).
- Правый угол её пусть выступает за силуэт державки, чтобы уменьшить её диаметр (с показанных здесь 14 мм где-то до 10 мм). Тогда фаску можно будет снимать и в более тесных местах внутренних фрагментов деталей.
- Режущую пластинку следует расположить под максимально возможным углом к оси вращения инструмента,- так, чтобы этот фасочный резец не столько соскабливал, сколько подсекал снимаемый профиль стружки металла, образуя так трещину под ним, таким образом легко скалывая его, лишь очень мало его деформируя, а не грубо сминая.
- Не нужна ступенька в диаметре корпуса державки (которая получается, пожалуй, дешевле даже винтика в ней под столь простенькую, но тоже быстросменную вот такую режущую пластинку).
- Этот столь дешёвый фасочный инструмент не стоит заботы о хоть сколько-нибудь
щадящих режимов резания.
Суммарная длина всех МНОГИХ ТРИЛЛИОНОВ хотя бы просто одних лишь фасок, причём в деталях не только машин - астрономически велика. Но и это - всего лишь первая капля дождя в наступающей Новой Эре Железного Века: технологической эре процессов резания миллиардов тонн металлов приёмом не скобления, а скалывания, подобно процессу разрезания оконного стекла.
Уже хотя бы лишь поэтому существенно важны малейшие подробности как в упрощении инструментов, так и в повышении скорости работы их работы.
Иосиф Ольшаницкий 25.12.2017 14:36 • Заявить о нарушении
Ежели "дляради" экономии твёрдого сплава (карбида вольфрама), то можно (как вариант) использовать другую стандартную пластинку, - предназначенную тоже прежде всего для работы по дереву (следовательно, и, например, по алюминию).
Она в плане квадратная, - то есть уже с 4-мя режущими кромками.
Её размеры (в мм): 1,5 х 9 х 9.
Скосы обычные: под 35 градусов. В центре её квадрата - крепёжное отверстие под ёйный винт М4.
Направляющие базирования в пазу под неё надо бы выполнить чуть-чуть более культурно, имея в виду хрупкость всех уже 4-х её режущих кромок. Зато такая пластинка будет иметь уже не две, а все четыре последовательно сменные позиции её использования до полного износа.
После этого пластинку можно будет использовать ещё 4 раза, - только уже в другой, такой же державке, но противоположного направления вращения.
Эти подробности - не такая уж мелочь, если иметь в виду астрономическую величину суммарной длины всех фасок в производстве деталей в машиностроении и ещё, например, в мебельном производстве. Следовательно, суммарный спрос во всём большом мире на столь простейшие инструменты должен быть соответственно большим.
Иосиф Ольшаницкий 15.01.2018 21:21 Заявить о нарушении
