поправки в Вашу схему 3

Здравствуйте! Дорогой Анатолий Галейхайдарович!

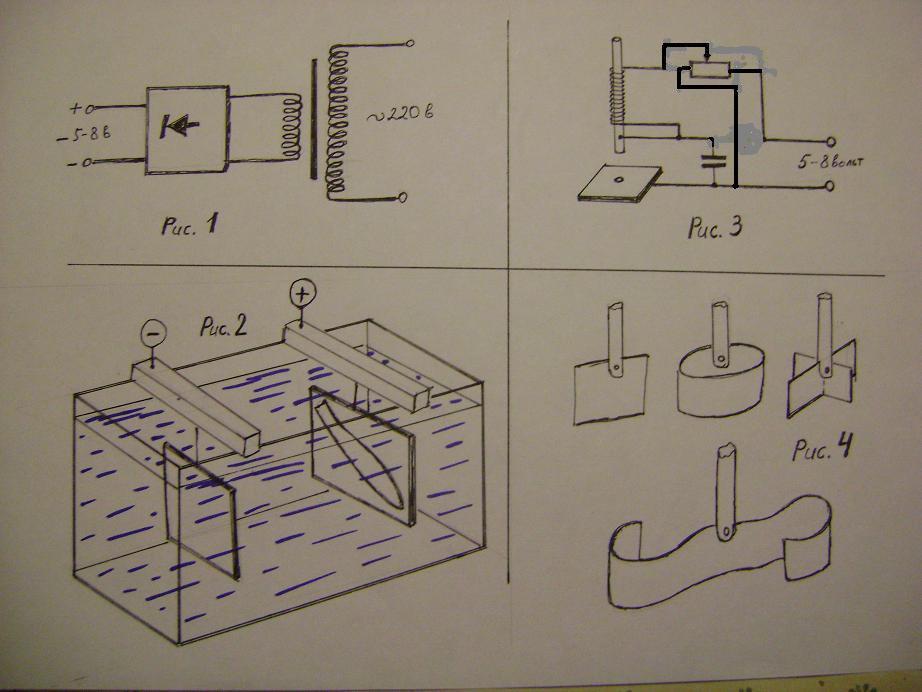

Я внёс поправки в Вашу схему №3. Разрешите,

пожалуйста, опубликовать на моей странице

работоспособную схему, причём, такое исправление

Вашей принципиальной схемы позволит работать на

переменном токе, без излишних токов короткого

замыкания источника электропитания, которые могут

вывести из строя любой трансформатор. Величина

тока будет задаваться в зависимости от величины

ёмкости конденсаторов, а уменьшить её можно будет

с помощью реостата, включенного по

потенциометрической схеме, которая будет давать

возможность регулировки тока через катушку

электромагнита - от нуля до максимального

переменного тока, ограниченного ёмкостью

конденсаторов и сопротивлением обмотки катушки

электромагнита, втягивающего рабочий стержень.

Если уменьшать напряжение подаваемое на

электромагнит, то при ослабленном токе через

катушку, рабочий стержень выйдет под собственной

тяжестью из катушки и соприкоснётся с

металлической заготовкой, а при использовании

знакопеременного тока возникнет дрожание

сердечника, с частотой колебаний. Напряжение на

конденсаторе будет повторять колебания напряжения

подаваемого со вторичной обмотки трансформатора,

но будет задерживаться по фазе от напряжения на

катушке электромагнита. На катушке электромагнита

напряжение не будет отставать по фазе от

напряжения электросети, однако ток через катушку

будет отставать от тока через конденсатор.

Рабочий стержень будет себя вести иначе, потому,

что обладая значительной массой, он не будет

успевать за изменением знака электрического тока

через катушку, отставая ещё больше по фазе от

тока через конденсатор. Тем самым, теоретически

трудно предсказать, в какой момент периода

колебаний электрического тока, стержень замкнёт

конденсатор, но ясно, что стержень будет выдвинут

из катушки на наибольшую величину, в момент тока

через катушку близкому к нулю. Однако,

максимальное, ли, напряжение на конденсаторе

окажется в этот момент времени, сразу невозможно

сказать. Для ответа на этот вопрос, необходимо

построить векторные круговые диаграммы, для тока,

для напряжения, как на конденсаторе, так и на

катушке, затем попытаться определить механические

параметры в динамике, для рабочего стержня, с

учётом возможных резонансов и бросков тока и

напряжения, при замыкании и размыкании рабочего

стержня и обрабатываемой металлической заготовки.
Благодарю за внимание.
С уважением, Виктор Дмитриевич Перепёлкин из

Омска
2011, декабрь, 07, среда, 22:01:00,-
время по Омскому меридиану

Виктор Перепёлкин   07.12.2011 18:53
