Оцените лишь эстетически.

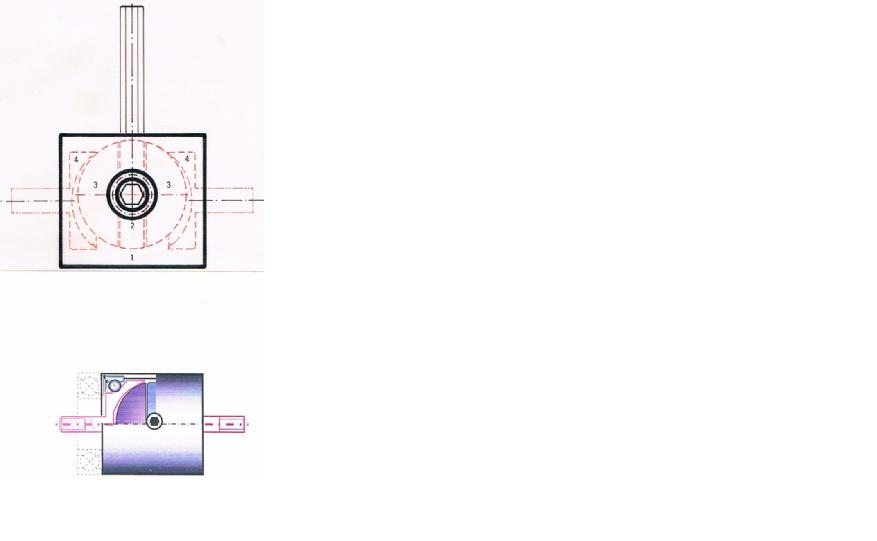

Сверху - лишь благое пожелание, схематически.
Снизу - более конкретное конструктивное решение, даже лучшее, чем то пожелание. Так, например, отпала необходимость в подшипниках на поперечной оси.
Будут и дальнейшие коррекции в совершенствовании вариантов конструкции.
В частности, поперечная ось пусть пересекается с осью вариатора. Тогда он будет иметь до 4-х переменных радиусов качения, причем попеременно 2 из них будут максимальными.
Сканирование дало на этот раз не очень чёткое изображение подробностей. Их можно рассмотреть лучше где-нибудь на моих других эскизах.
24. Одношаровые. Механизмы микро-вариатора
