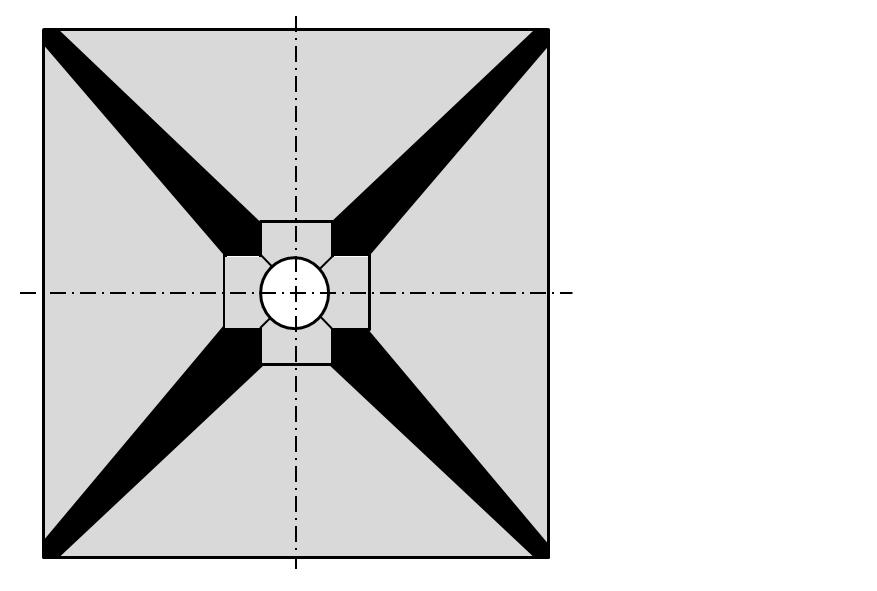

Показано его сечение в плоскости симметрии.
Лишь в качестве одного из примеров все его шесть конических лунок связаны попарно сквозными отверстиями, проходящими через центр куба (что вообще-то вовсе необязательно).
Это позволит (лишь при необходимости) зажимать кубик и винтом.
Кроме того это позволит при массовом производстве такого инструмента экономить вольфрам, - материал дефицитный и дорогостоящий.
Разумеется, режущие кромки должны быть, вогнутыми, чтобы двугранный угол у вершины резца был меньше прямого.
3. Заклинивающийся кубик-резец
© Copyright: Иосиф Ольшаницкий, 2012
Свидетельство о публикации №212010801919
Свидетельство о публикации №212010801919
Рецензии
Убеждаюсь всё более в том, что решение это работоспособно.
Для этого режущая вставка, выполненная в форме полого кубика, имеет заклинивающие конусные отверстия, - как на этой картинке.
А гнездо инструмента под этот кубик имеет заклинивающие шаровые выступы под эти конусы.
Базируется и заклинивается этот кубик таким образом:
По направлению своей диагонали он садится, - разумеется, весьма прочно, - любыми своими 3-мя из всех шести этих КОНУСОВ на ТРИ именно всего лишь ТОЧКИ базирования, находящиеся соответственно на упомянутых ТРЁХ ШАРОВЫХ ПОВЕРХНОСТЯХ.
Для этого они изнутри выступают внутр гнезда, предназначенного под этот кубик, в трёх разных направлениях: каждое из 3-х полушарий в направлении своём, - в направлении одной из 3-х координат, перпендикулярных друг другу.
Эта конструкция надёжно гарантирует обязательное совпадение попарно всех заданных так ШЕСТИ точек контакта в этом приёме закрепления заклиниванием нашего кубика, - в таком инструменте.
Понятно, что такое гнездо под этот наш быстросменный и многопозиционный режущий элемент выполняется не резцами, а тоже, по-видимому, по технологии порошковой.
Иосиф Ольшаницкий 23.04.2018 23:03 • Заявить о нарушении
