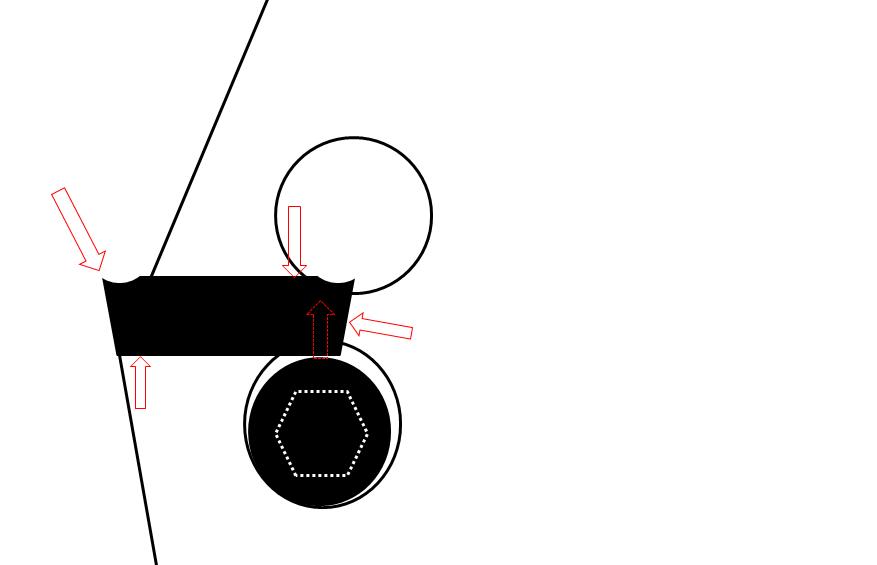

Крепление КАКОЙ-ЛИБО - из имеющихся в каталогах - СТАНДАРТНОЙ пластинки в токарном резце или во фрезе.
_____
Отверстие верхнее занимает вроде бы слишком много места во фрезе. Можно обойтись без него. Достаточно подрезать конец верха в прорези узкой фрезой, чтобы и вторая режущая кромка вставки внутри гнезда ничего не касалась.
А что если чуть-чуть деформировать верхнее отверстие, - так, чтобы режущую вставку упруго прижимала с достаточной жёсткостью и с должныи усилием отогнутый элемент корпуса этой фрезы (или такого токарного резца)?!
Так будет гарантировано выбран зазор в гнезде крепления режущей вставки.
Возможно, тогда ни для отрезной фрезы, ни для токарного резца не понадобятся ни сам зажим снизу, ни отверстие, показанные на этой картинке.
Очередная прочертёжка. Режущие инструменты
© Copyright: Иосиф Ольшаницкий, 2012
Свидетельство о публикации №212012000786
Свидетельство о публикации №212012000786
Рецензии
Верхнее отверстие, конечно же, должно быть существенно меньше.
