2. В который раз. Схемат. прорисовка простейших

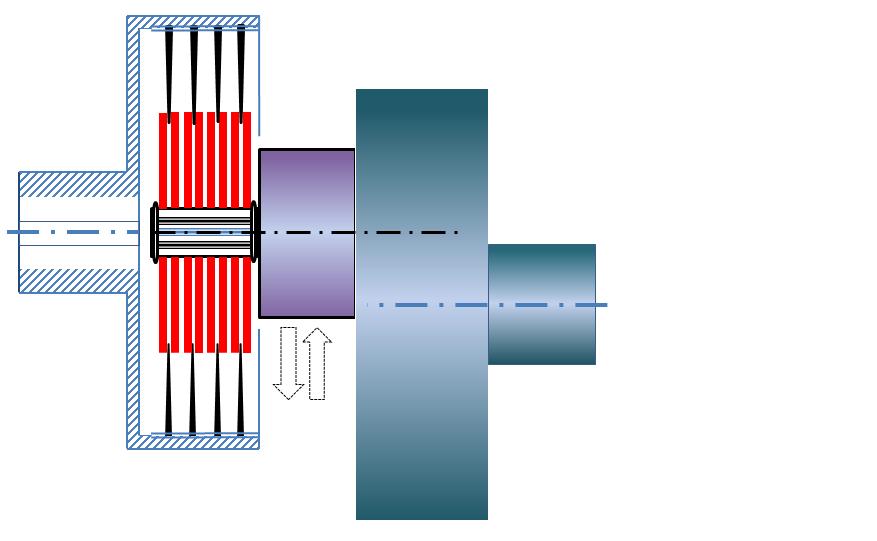

 В который раз набрасываю себе одну и ту же схемку простейшего вариатора с обратными конусами пластин. Как всегда играюсь так в пропорции.

Тарельчатые пружины лишь условно здесь показаны плоскими. На самом деле они, конечно же, конические. Между ними и пластинами должны быть прокладки или кольца манжет. Они тоже не показаны в этом упрощённом наброске.
Многодисковый вариант показан лишь как бы ради забавы.
Практически редко где будут нужны пакеты из нескольких дисков, - достаточно будет по одному диску с обратными конусами. Это очень упростит технологически такое не шибко сложное устройство.
Заготовкой для такого диска служит покупное изделие - отрезная фреза из быстрорежущей стали. Торцы её прошлифуем под обратный конус. Её мелкие зубья закатаем роликом на токарном станке в обод сварного корпуса. Тогда пусть он будет сборным, - из двух частей, на болтах.
Вместо тарелок, конечно же, лучше бы типичное устройство прижима, - с шариками в лунках.
Но мне, как всегда, лень прорисовывать всякие эти само собой разумеющиеся подробности. Поэтому даю лишь просто схематический набросок этого варианта компоновки.
