Упругий блок цилиндров. Механизмы

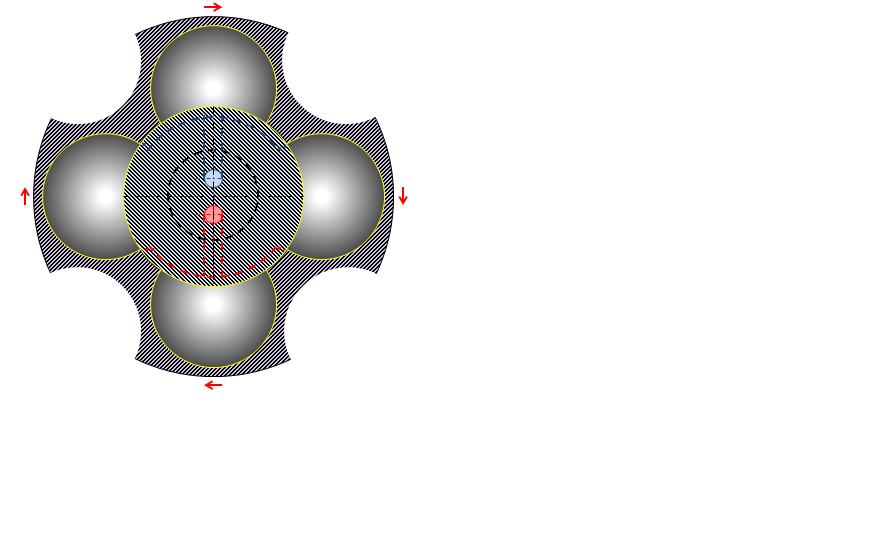

Блок цилиндров, "вспоротых" по их образующей центральным отверстием этого блока, позволяет сделать эти цилиндры упруго чуть растягивающимися по диаметру, - лишь в реально заданных очень малых пределах, - например, всего-навсего до десятков микрометров при допустимых на то усилиях такой деформации.
Больше не нужно.

Такое необычное свойство этой детали позволяет применять намеренно именно гарантированный натяг в посадке шарика на его место, - при ограниченном сколько надо допустимом усилии запресовки, - таком, что этот механизм в работе не заклинит чрезмерным сопротивлением сил трения.

При работе этой гидромашины давление жидкости чуть растягивает цилиндр по диаметру довольно большим усилием. Это позволяет при сборке механизма с некоторым усилием именно запрессовывать шарик в отверстие под  должную посадку с гарантированным натягом, подходящим именно для данного случая, - в эту упругую деталь. Устранение зазоров исключает утечки через них.

Пока в цилиндре нет ни масла, ни высокого давления, провернуть блок цилиндров на валу будет, если и возможно, но лишь приложив ощутимые мускульные усилия. Однако в работе этого устройства шарик должен скользить внутри гидроцилиндра достаточно легко.

Такая упругость полости гидроцилиндра по её диаметру частично компенсирует неизбежные микронные погрешности: по размеру шарика, по диаметру дна канавки, по точности расположения и точности диаметра каждого отверстия, выполненного в блоке цилиндров под этот шарик.

То же самое относится и к цилиндрическим плунжерам, которые и сами могут быть чуть упругими по диаметру, если выполнены не из металла.

В каких-то случаях, - например, при работе с достаточно вязкими жидкостями и при достаточно точном выполнении деталей этого механизма, - такая столь компактная гидромашина сможет удовлетворительно работать всего лишь с шариками-поршнями, без того, чтобы было необходимо применить и цилиндрические плунжеры.
