Шаровые ролики. Механизмы гидромоторов и насосов

7.5.12.

               Они применимы прежде всего для ВЯЗКИХ ЖИДКОСТЕЙ.

С целью компактности, конструктивной простоты и сокращения числа деталей в насосах и гидро-моторах такого типа мы его поршни выполним чуть иначе.

Шарики, производства подшипниковой индустрии, очень точно в размер подрежем по цилиндру абразивным кругом.

Эту операцию я представляю себе выполняемой в течение секунд, автоматически, в несколько технологических переходов за одну установку по оси шпинделя на круглошлифовальном станке, разумеется, имеющем цифровое программное управление (ЦПУ).

Шарик, один за другим скатывается на рабочую позицию, подхватывается и так по оси шпинделя в станке зажимается с двух противоположных сторон в лунках-конусах его центров.

Обработанная и затем разжатая деталь падает в лоток скатывания к роботу укладки этих изделий на их места в таре для них.

По оси шпинделя на станке установлено до нескольких кругов:
1 - абразивный круг грубой обдирки,
2 - абразивные круги первого и,
3 - возможно, ещё  второго - более тонкого шлифования - точно до микронов в размер, и
4 - затем мягкий, полирующий круг.


Блок цилиндров этого аксиально плунжерного гидро- или пневмо-двигателя похож на барабан револьвера.
Отверстия выполняются в нём одновременно несколькими ружейными сверлами. Они работают и точно, и чисто, и производительно.

При массовом производстве детали этих гидромоторов очень удобны для автоматизации технологических процессов их изготовления.
_______

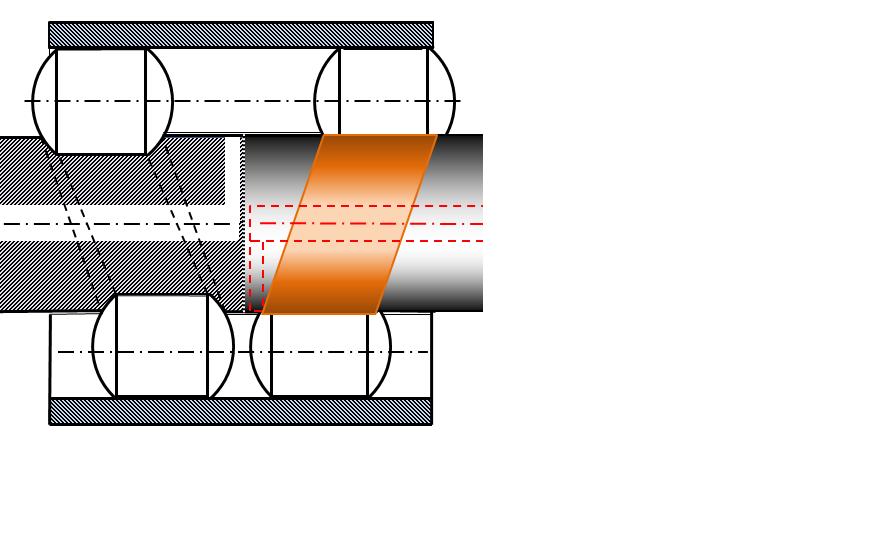

На картинке ради её упрощения кольцо гидропласта, заполняющго между шариками полость канавки под катящиеся по ней поршни, показано условным образом, - как бы цельным. На самом деле это кольцо, конечно же, состоит их раздельных частей. Материалом его, к примеру, может служить хотя бы резина, сжимаемая в объёме. Сегодня есть и другие, новейшие материалы, куда более подходящие для такой цели.

При особой необходимости на таких плунжерах, - ежели не слишком мелких, - можно предусмотреть и канавки под упругие кольца уплотнения: как эластичные (резиновые, круглого сечения), так и металлические, применяемые на поршнях двигателей внутреннего сгорания.
_______________

01.06.12.

А не применить ли и на этих плунжерах показанный мной 30.05.12  МЕТАЛЛИЧЕСКИЙ САЛЬНИК в виде упруго бочкообразной втулочки из металла, обладающего памятью формы...?
