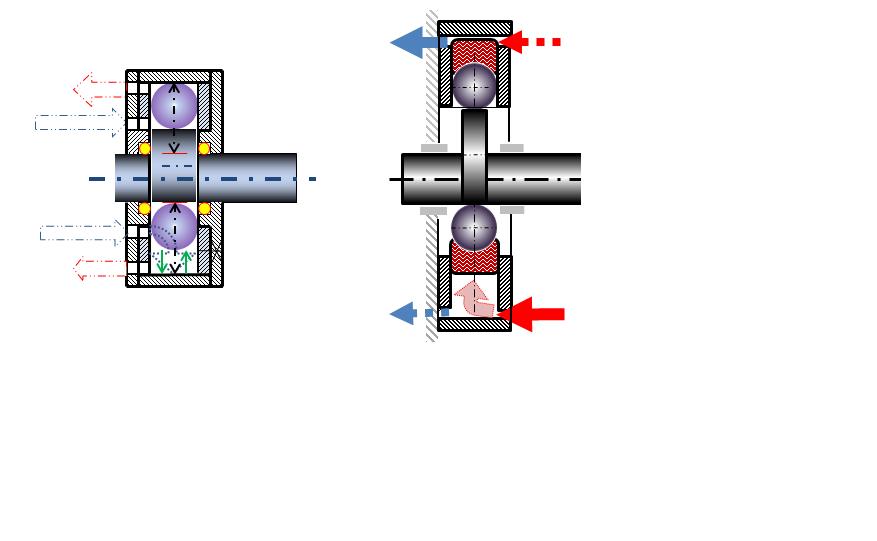

При радиальном расположении гидроцилиндров конструкция мотора или насоса получается тоже очень простой, компактной, и технологичной. Здесь упрощённо схематически показаны два таких примера.
Неподвижен здесь блок цилиндров, вращается вал.
Отверстия, ведущие к клапанам впуска и выпуска, например, шариковым, расположены в торцах блока цилиндров.
При работе с жидкостями не слишком малой вязкости (с которыми обычно имеют дело, напр., в нефтяной, химической или пищевой промышленности) вопросы уплотнений не представляют собой принципиальной проблемы, - даже при использовании всего лишь стандартных шариков в качестве поршней.
Шарико-поршневая радиальная гидромашина. Механизмы
