Блок расположенных радиально многих гидроцилиндров

13.05.12.

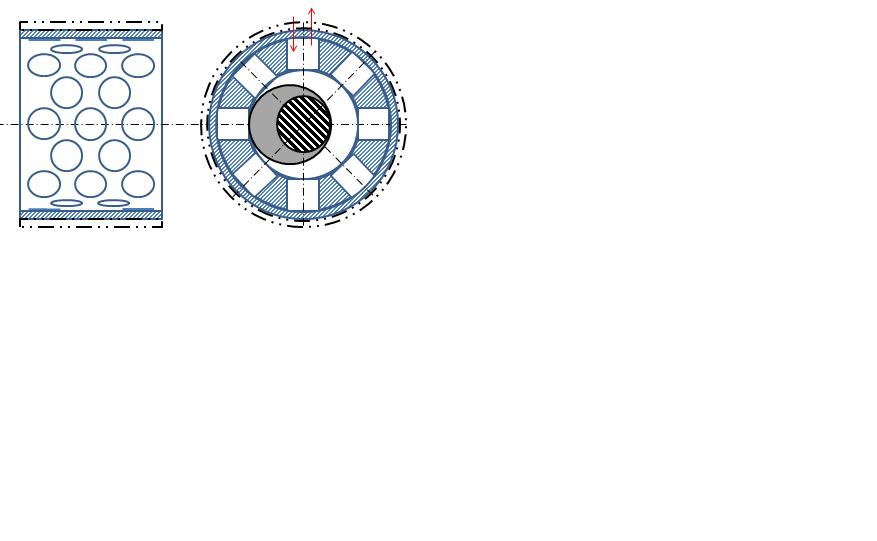

Схематически показан блок радиально расположенных гидроцилиндров много-плунжерной машины.

Плунжеры и кое-какие прочие детали не показаны из-за неудачно взятых пропорций в этом быстром наброске.

(Перечертить заново, как всегда, мне лень. Нащупывать всё более и более удачные пропорции, занятие бесконечное. Всё развитие в живой природе к этому и сводится. Чудеса эволюции видов происходят именно так, - абсолютно "безмозгло", то есть без чьего-либо мышления).



Подачу и сброс давления можно организовать, применив систему скользящих окон между неподвижной втулкой (она показана условной штрихпунктирной линией) и этим блоком гидро-цилиндров.

Если вращается вал, а блок цилиндров неподвижен, подвод и сброс давления осуществляется через стандартные покупные клапаны, - с шариком, подпружиненным внутри каждого из них.

Устройство применимо, в принципе, и в качестве насоса, и в качестве двигателя, - весьма компактного и мощного.
