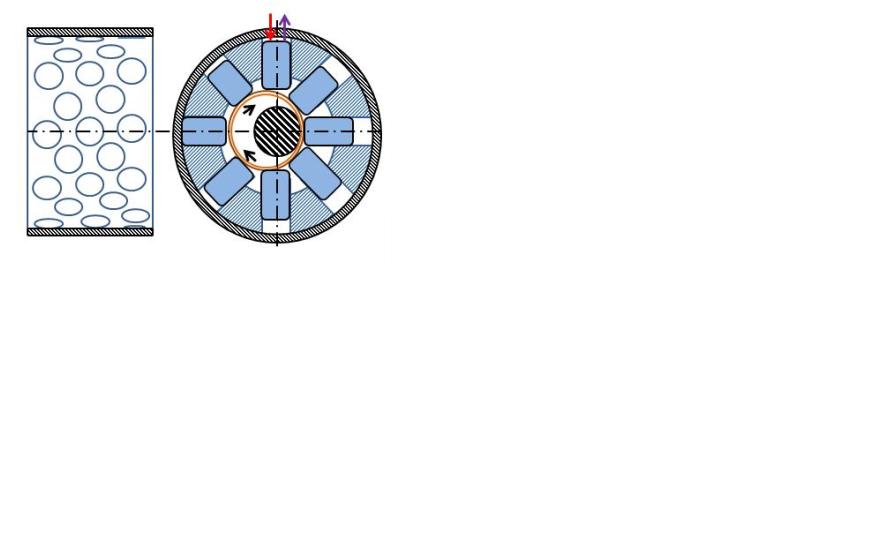

Другая как бы мгновенная очень небрежная прочертёжка.
Здесь все гидроцилиндры сдвинуты по фазе относительно друг друга.
Подразумевается наличие хотя бы ещё одного эксцентрика, - в противофазе к первому, показанному здесь.
На каждом эксцентрике надета втулка, легко по нему скользящая на масляной плёнке.
Подвод и сброс давления осуществляется через соответствующие "окна" во вращающейся вместе с валом втулке, скользящей по неподвижному блоку цилиндров.
В ином варианте вал и втулка неподвижны, вращается блок цилиндров.
Много-плунжерный радиальный. Механизмы
