Уплотнения. Вариант. Механизмы гидравлики

18.05.12.

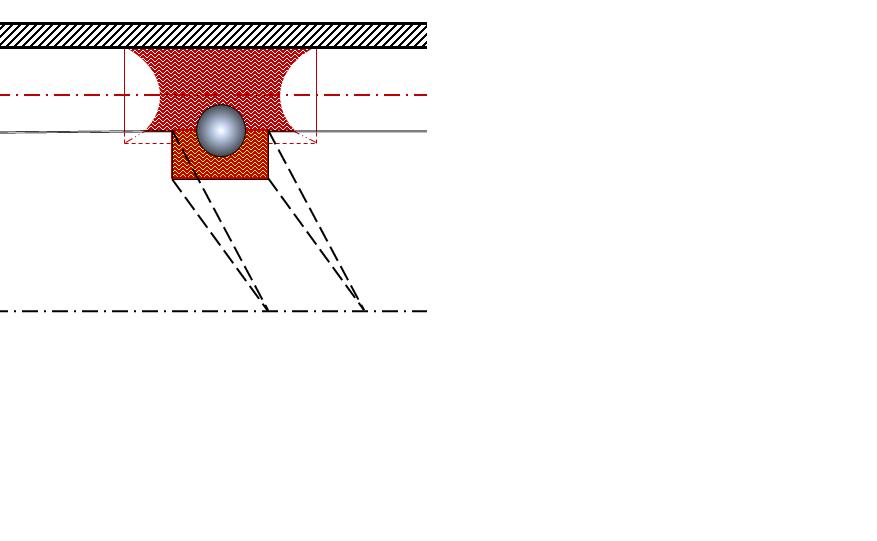

Здесь тоже есть шарики, но они ни по чему, в сущности, не скользят, ни по чему не катятся, и сами не являются герметизирующей деталью.

Косая канавка на валу имеет просто прямоугольный профиль и заполнена упругим кольцом из резины (или из резиноподобного материала) достаточной твёрдости. Кольцо это может быть в одном месте разрезано, если резина, из которого оно выполнено, не достаточно тягучая и его снимать и надевать затруднительно без этой прорези.

Примерно из того же материала выполнены и плунжеры, показанной здесь формы.

И эти плунжеры, и это кольцо должны быть выполнены прецизионным (т. е. особо точным) литьём. В них предусмотрены лунки под упомянутые шарики, служащие лишь соединительным звеном в таком гидромеханизме. При массовом производстве эти аккуратные очень гладкие литые детали будут, по сути, ничтожной стоимости.

Угол скрещивания между каждым участком изгибающегося в работе этого кольца и направлением по отношению к нему соответствующего плунжера постоянно меняется. Поэтому каждый плунжер и это кольцо немного проскальзывают друг по другу участками своих поверхностей соприкосновения.

Благодаря должной сжимаемости достаточно (но не слишком) твёрдого материала этого кольца и плунжеров, соединённых такими шариками, утечки устранены за счёт устранения зазоров между прилегающими друг к другу поверхностями, - конечно же, скользкими на масляной плёнке.
