3. Циклоидные передачи. Механизмы дня завтрашнего

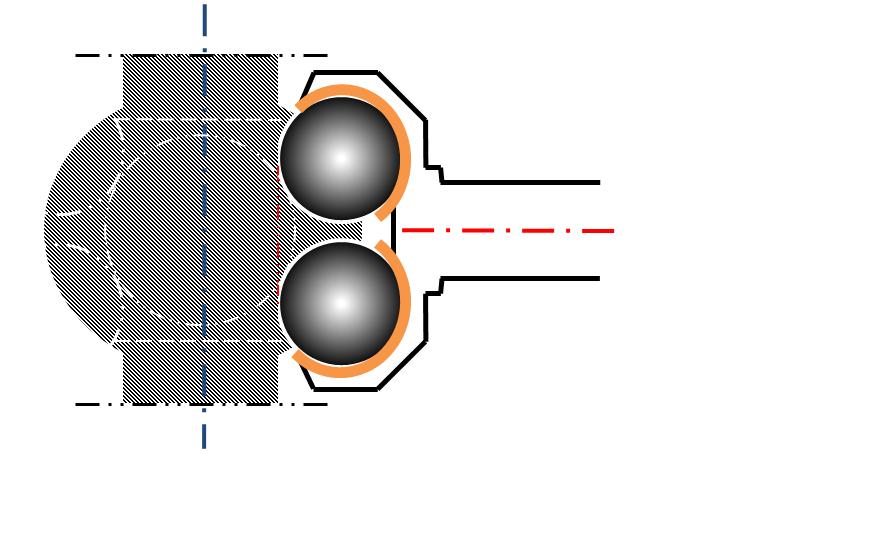

Всего лишь очередная прочертёжка, вроде бы чуть более убедительная в отношении целесообразности широкого применения таких механизмов.

С целью существенного снижения потерь на трение, т.е. для весьма существенного повышения к.п.д. этой передачи очень желательно подвести под шарики - через отверстие вдоль оси несущего их звена - машинное масло под давлением или сжатый воздух. (Здесь такие подробности не показаны).

Пропорции размеров деталей в такой передаче возможны очень разнообразные.

27.09.12. Передача возможна либо от шариков к шару, либо от шара к шарикам, причём с очень широким выбором передаточного отношения, которое может задать конструктор.

Вижу впечатляющие перспективы совершенствовать и разнообразить варианты аналогичных механизмов.


Очень хочется за несколько секунд подправить здесь графику. Имею в виду пропорции этого рисунка. Здесь есть место сделать вал шара ещё толще, а сам шар, наоборот, обточить по цилиндру в полосе широт экватора, тропиков и субтропиков.

Однако мне проще будет (уже по другому поводу) нарисовать это заново, - всего-то за пару или несколько минут, - поскольку оригинал этого рисуночка я затрудняюсь найти среди завалов всякой макулатуры в своих электронных архивах.
