2. Применим винтик и в этой фрезе! Инструменты реж

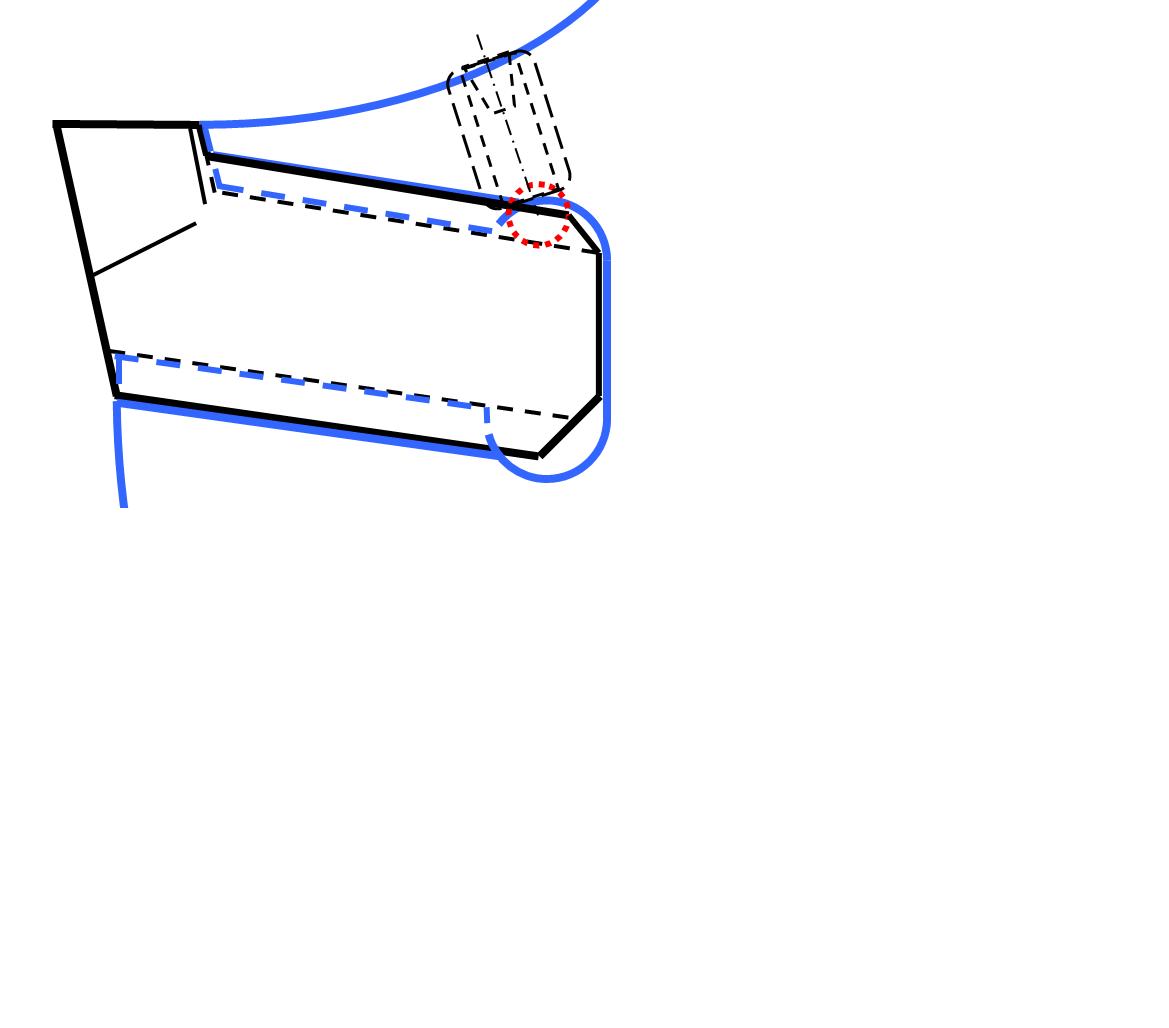

Наткнулся сейчас в черновиках на этот свой давний рисуночек.

Если место удобное (на виде сбоку на такой вставной зуб в отрезной фрезе), а толщина её и, соответственно, зуба достаточна, то такой винтик, гарантирующий невыпадание зуба при сильной вибрации, лучше поместить над зубом, а не под ним.

Желательно в зубе предусмотреть лунку под шарик. Иногда для большей надёжности винтик можно будет и зафиксировать пайкой или клеем.
Ведь вставные зубья заменяют во врезах далеко не так часто, как в токарных резцах.
А уж  зубья, закреплённые во фрезе пайкой, перетачивают ещё во много раз реже.

Поэтому компромисс между способом мгновенной замены вставного зуба и способом его закрепления с применением резьбы, а то даже и пайки на резьбе для фиксации винта будет целесообразным во многих случаях.

Это существенно расширит возможности применения фрез с заменяемыми зубьями из твёрдого сплава или из керамики.


Винт надо было бы показать и чуть меньшим, и левее, - так, чтобы он не создавал опрокидывающий момент.

Не всегда потребуется воспользоваться этим винтом, предназначенным для страховки от выбрасывания зубьев из их гнёзд под действием лишь бешеной вибрации и центробежной силы.

Однако иметь на всякий случай резьбовое отверстие под такой винтик не помешает.

Оно пригодится при возникновении чрезмерной вибрации.

Она-то и является повсеместной причиной как ограничения режимов резания, так и повсеместного применения таких быстросменных зубьв в отрезных и прорезных фрезах.
