Механизм SINnX. Ведущий эллипс

17.09.12.

При повышении частоты оборотов и при увеличении размера шариков, то есть их массы, иногда придётся решать вопрос дисбаланса в такой динамической системе, - если в ней ведомым звеном является сепаратор.

Передаточное отношение в механизмах SINnX равно ОТНОШЕНИЮ ЧАСТОТ их полярных синусоид, - если сепаратор не вращается.

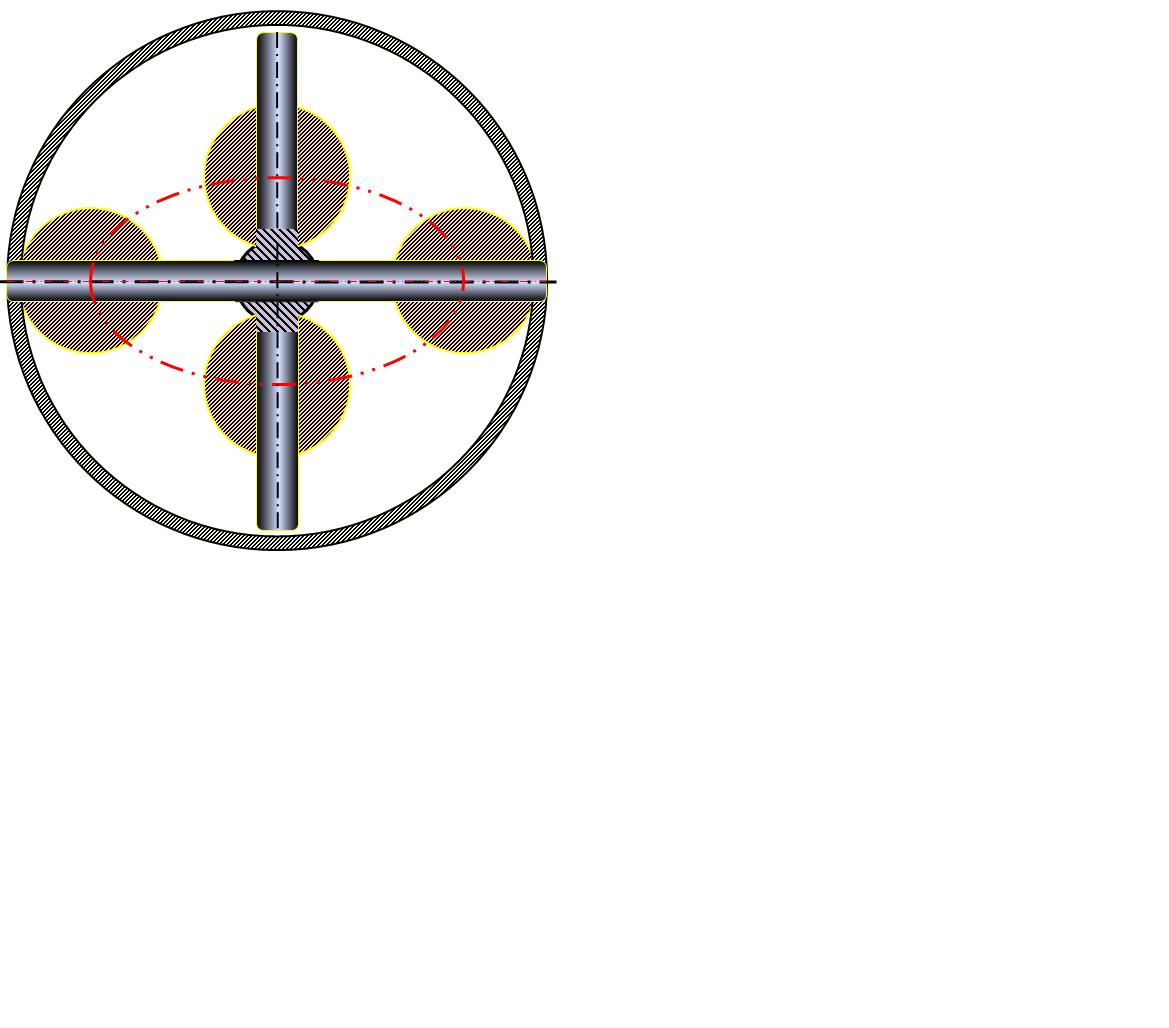

Если ведущей синусоидой у нас будет эллипс, то в значительной мере отпадает вопрос о дисбалансе масс, - когда по какой-либо причине необходимо (полагаю, лишь в редких случаях), чтобы ведомым звеном механизма был сепаратор шариков.

По эллипсу наши шарики будут расположены более уравновешенно, чем тогда, когда их ведущей синусоидой является окружность, расположенная эксцентрично.

Однако, передаточное число механизма в таком случае будет меньше и равно (n+1)/2.

К примеру, (8+1)/2 = 4,5.

Или такой пример.
Конструктор ограничен заданным габаритом даже такого столь компактного редуктора и поэтому намерен применить уж очень мощные шарики, - такие, что соответственно им широкая канавка под столь крупные шары удовлетворительно уместится по синусоиде лишь с частотой n=5.
Тогда передаточное число механизма будет равно 3, то есть (5+1)/2.

Приблизительно такие (даже меньшие) передаточные числа в каждой ступени имеют типичные редукторы с зубчатыми колёсами эвольвентного зацепления.
