Шарико-спиральное зацепление. Новые механизмы

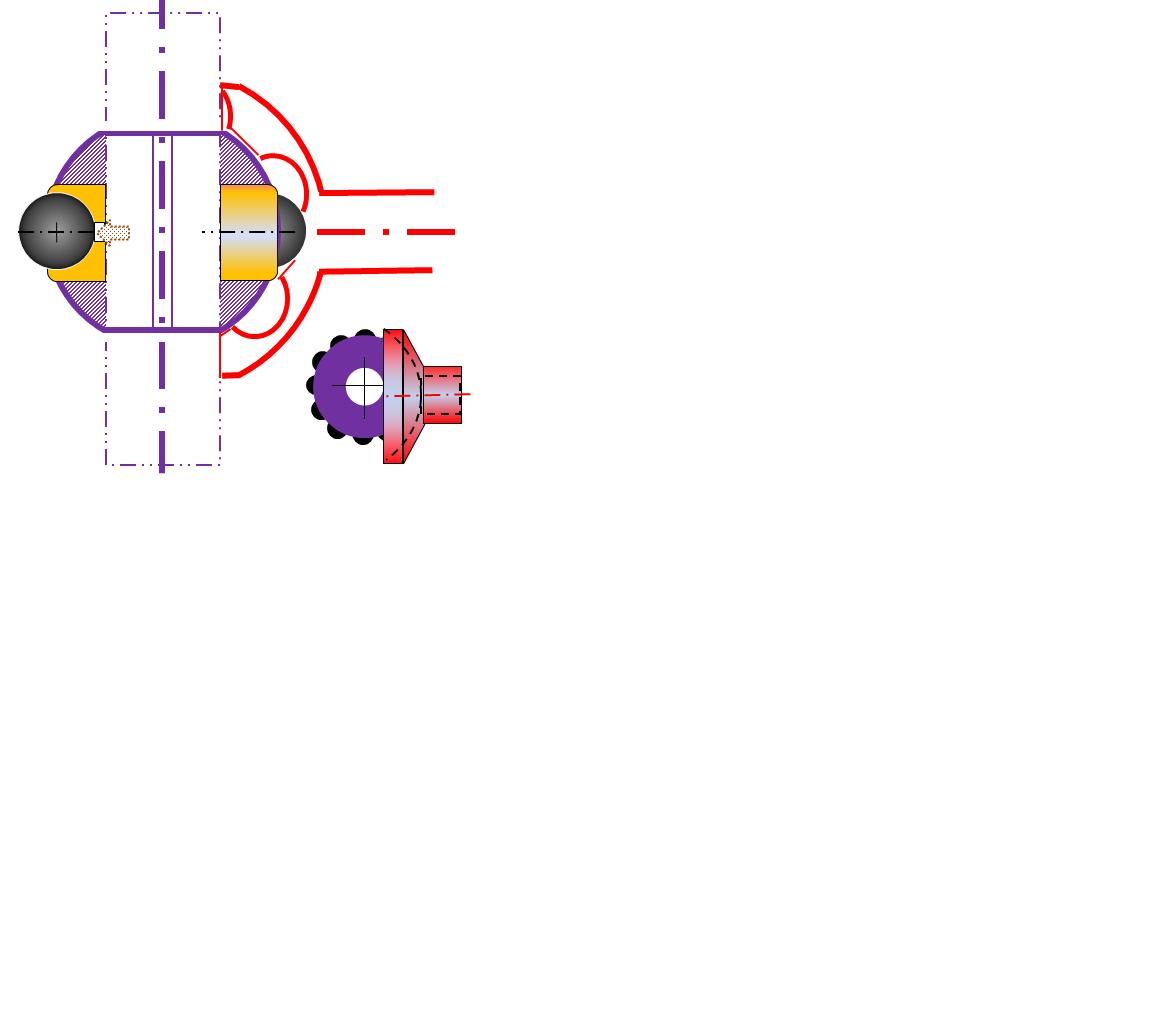

Пропорции размеров на этой картинке неудачны, - поскольку они лишь наспех просто графически скопированы с предыдущего рисунка по этой весьма широкой тематике, - но сама суть этого технического предложения даже здесь вполне наглядна.
_______________________
Передача на СКРЕЩЕННЫХ осях.
Спиральная канавка под катящиеся вдоль неё шарики выполнена на ведущем звене по его поверхности, близкой к сферической.
Эта спираль втягивает в направлении своего полюса каждый очередной заходящий в неё шарик ведомого звена.
Раньше, чем шарик пересечёт ось ведущего звена, он войдёт в пассивную полость ведущего звена и таким образом выйдет из зацепления с ведущим звеном. На второй половине витка спирали её профиль канавки отдалится от шарика настолько, что шарик там уже не касается ведущего звена.
При реверсе ведущего вала, - наоборот, - канавка втягивает очередной шарик ведомого звена в направлении от полюса спирали.
