Для обтачивания и торцевания. Режущие инструменты
Просто и экономно.

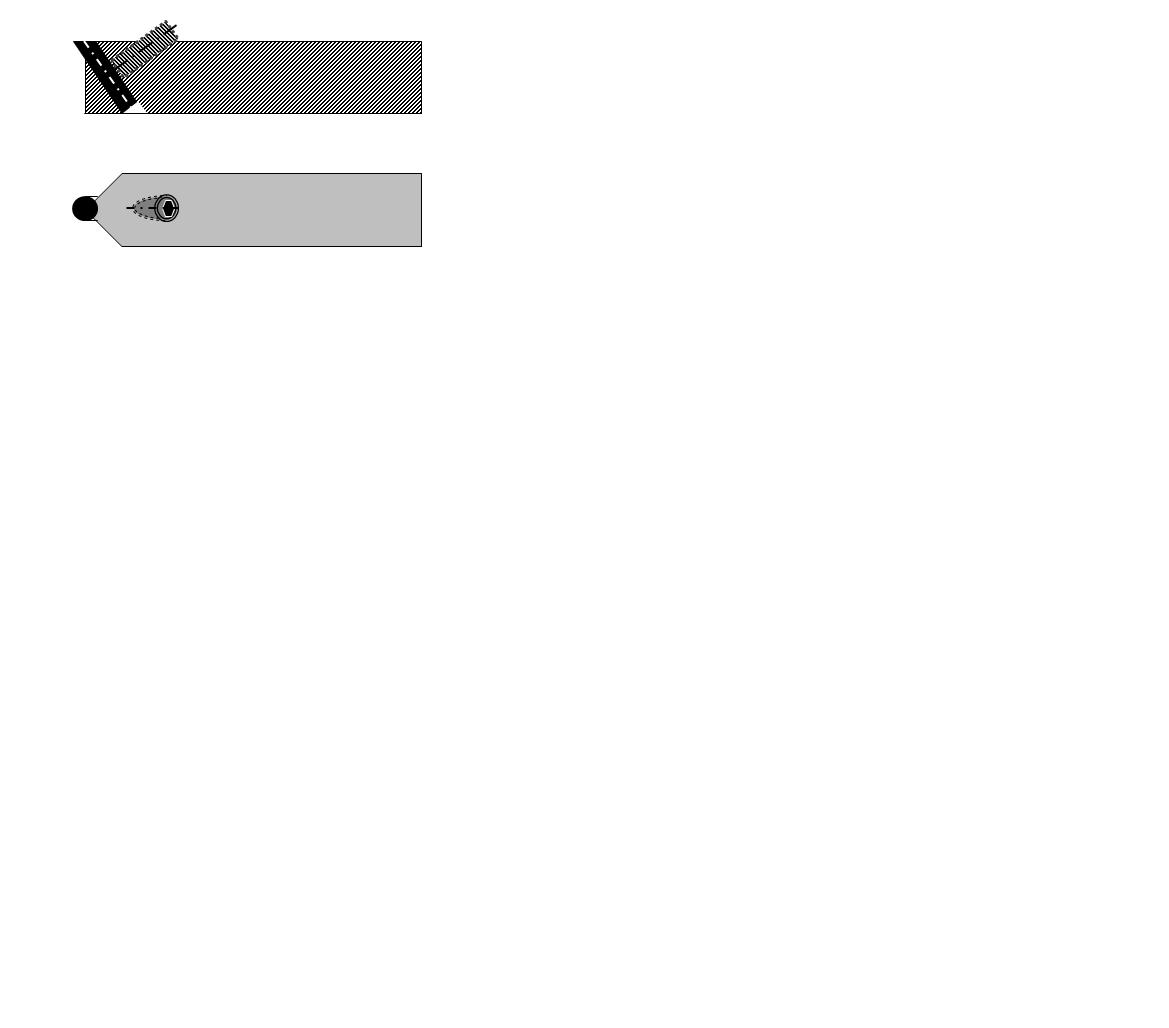

Предлагается вот так использовать всего лишь круглые стерженьки твёрдого сплава для обтачивания поверхностей вращения с криволинейными образующими.
Такая вставка при необходимости перетачивается очень просто, - по своему косому срезу, и выставляется тоже очень просто, - этой своей косой гранью вровень с верхней гранью такого токарного резца.
_____________
Надо было бы показать скосы на обоих концах такой круглой режущей вставки.
Такой резец, разумеется, применим и для обтачивания по прямой линии, и для торцевания, и для выполнения всяких мелких закруглённых канавок.
Специальным образом заточенные стерженьки могут быть режущими вставками и зуборезных резцов.
Практически диаметр режущей вставки может быть и очень малым, например, для выполнения фрагментов в мелких деталях.
Хотелось бы увидеть и керамические зубья вот такой формы и любых размеров.
========
Понятно, что угол наклона этого резца здесь показан слишком большим, - рисунок-то всего лишь схематический. А винтов надо бы два, - под наклоном с боков.
==================================================
18.03.18. Добавление:
Как я уже где-то позже показывал, обо торца этого цилиндра должны быть выполнены по дуге, - так, чтобы с обоих его концов было по две сменные позиции.
А можно и не по дуге, а так, чтобы было по три сменные позиции, - особенно, если для тонкой обточки калёной стали сверхтвёрдым режущим материалом.
