09.11.12.
Шуточка вышла!

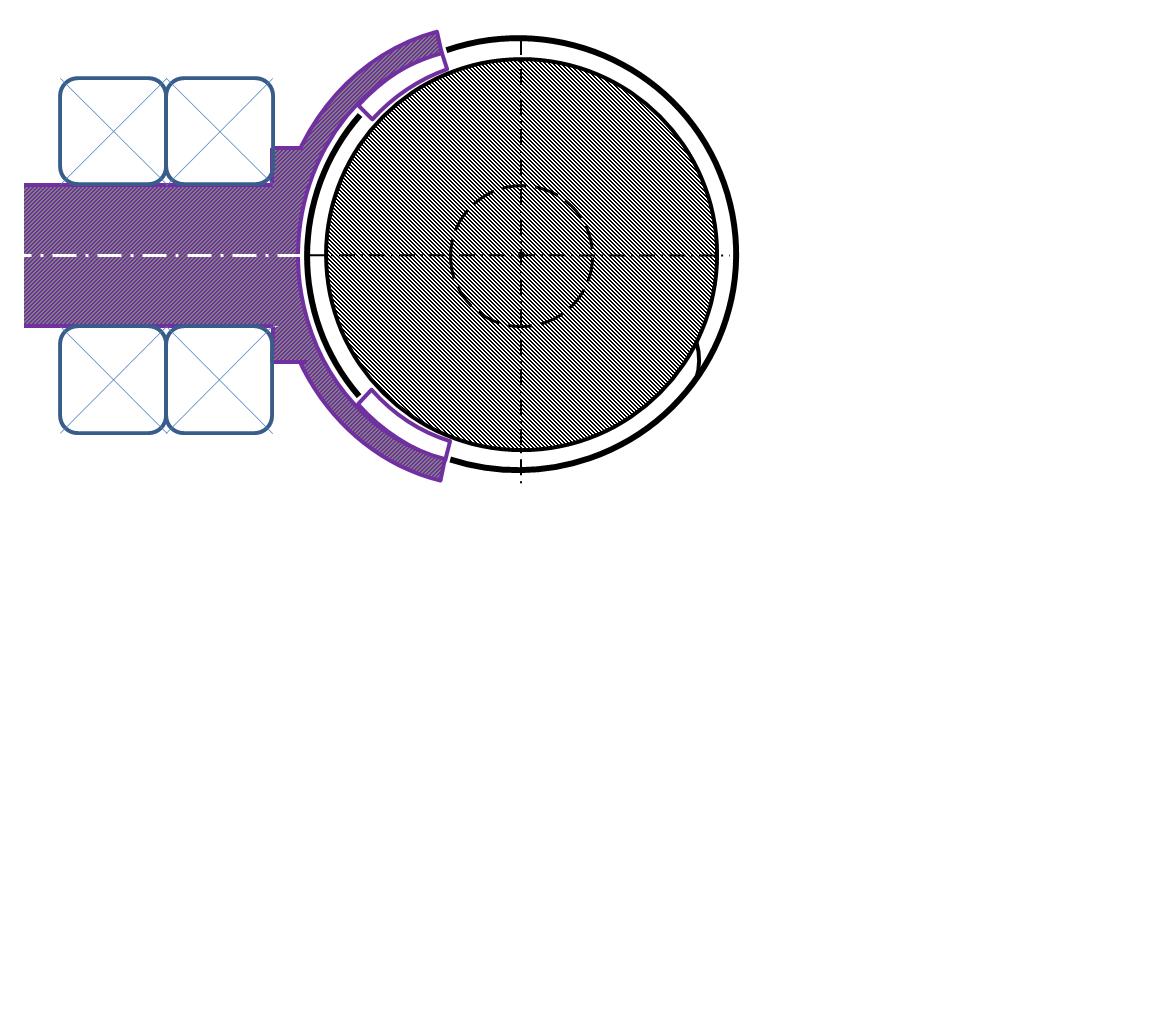

Очередная прорисовка спирально-зубчатой передачи, - от шара к сфере, на пересекающихся осях.
Ой, пардон. На пересекающихся невозможно. Придётся исправить. Надо всё же на осях скрещивающихся.
И вовсе не обязательно должно быть именно от шара именно к сфере.
Исправляйте меня, школяры! Упражняйтесь в игре пропорций. На этом построены все чудеса в Живой Природе.
Учитесь, идя за мной, соображать и сами.
Механизм зубчатой передачи. Шуточки
© Copyright: Иосиф Ольшаницкий, 2012
Свидетельство о публикации №212110901727
Свидетельство о публикации №212110901727
Рецензии
Шутки шутками, но такая схема компоновки в передачах зацеплением (разумеется, не на пересекающих, а на скрещенных осях) может иногда пригодиться, - пожалуй, как всегда, прежде всего, для мелких механизмов, не силовых, например, в приборостроении.
Иосиф Ольшаницкий 06.12.2017 11:23 • Заявить о нарушении
Иосиф Ольшаницкий 06.12.2017 11:23 • Заявить о нарушении
Геометрия зуба на ведомом звене создаёт распрекрасный масляный клин самым естественным образом.
Внутреннее сопряжение всех четырёх главных радиусов кривизны в точке контакта зубьев обеспечивает высокую контактную прочность.
Угол эвольвентного зацепления здесь стоит увеличить, полагаю, с типичных 20-ти градусов где-то до куда менее типичных 45 градусов.
За счет такого увеличения прочности зубьев на излом можно будет сколько то уменьшить их размер.
Это в свою очередь увеличит их контактную прочность за счёт более благоприятного соотношения главных радиусов кривизны поверхностей в точке контакта зубьев.
Увеличение числа зубьев за счет уменьшения их размера даёт выигрыш в передаточном отношении механизма.
Иосиф Ольшаницкий 17.12.2017 16:28 Заявить о нарушении
Внутреннее сопряжение всех четырёх главных радиусов кривизны в точке контакта зубьев обеспечивает высокую контактную прочность.
Угол эвольвентного зацепления здесь стоит увеличить, полагаю, с типичных 20-ти градусов где-то до куда менее типичных 45 градусов.
За счет такого увеличения прочности зубьев на излом можно будет сколько то уменьшить их размер.
Это в свою очередь увеличит их контактную прочность за счёт более благоприятного соотношения главных радиусов кривизны поверхностей в точке контакта зубьев.
Увеличение числа зубьев за счет уменьшения их размера даёт выигрыш в передаточном отношении механизма.
Иосиф Ольшаницкий 17.12.2017 16:28 Заявить о нарушении
Чем мельче зубья (и, соответственно, чем больше понижающее число передачи), тем больше нагрузочная прочность зубьев на смятие. А уж повышение прочности зубьев на излом обеспечивается просто увеличением угла зацепления.
Ежели передача не силовая, то и это значения не имеет.
Иосиф Ольшаницкий 31.12.2017 08:15 Заявить о нарушении
