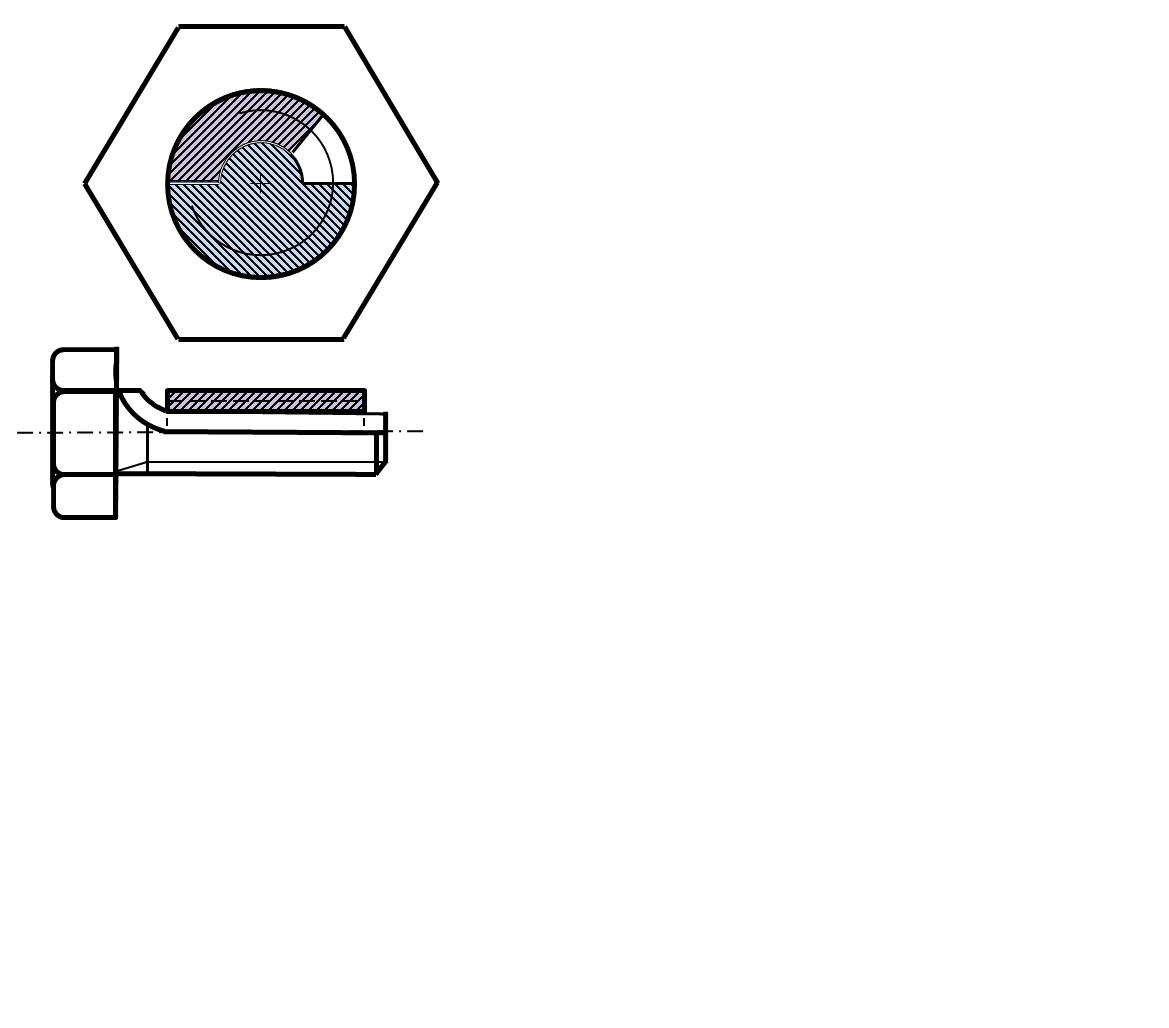

Этот вариант винта (болта) проще и удобнее, - он отличается от предыдущего варианта тем, что в нём нет вставного центрирующего стержня.
Стандартный болт (или винт) здесь всего лишь профрезерован фрезой фасонного профиля, - так, что эта крепёжная деталь, изготовленная таким образом, сама имеет свою цилиндрическую направляющую поверхность, которой центрируется заклинивающая резьбовая накладку по оси резьбы этого винта..
К неразъёмному резьбовому соединению. Детали машин
© Copyright: Иосиф Ольшаницкий, 2012
Свидетельство о публикации №212112000853
Свидетельство о публикации №212112000853
Рецензии
Эту куды как хытрую, но не шибко-то сложную конструкцию следует существенно... упростить.
Иосиф Ольшаницкий 22.10.2015 13:16 • Заявить о нарушении
Иосиф Ольшаницкий 22.10.2015 13:16 • Заявить о нарушении
Радиус цилиндрической направляющей надо уменьшить до нуля.
Накладка пусть имеет в поперечном сечении четверть круга.
Поэтому изготовления специальной фрезы не требуется.
Закреплять заготовки деталей нужно будет на магнитной плите, всего лишь положив их витками резьбы на такие же витки резьбового отверстия, подрезанного для этого более чем на половину своего сечения.
Это отверстие, предварительно выполним в подставке, что закрепим на упомянутой магнитной плите.
Накладка выполняется из резьбового прутка, имеющего ту же резьбу крепежа. В прутке срезается сначала половина сечения. Затем ещё раз срезается та же половина сечения прутка, но уже от двух сложенных вместе полученных так половинок прутка.
Полученные так профили (в четверть сечения резьбового прутка) разрезаются на наши короткие детали, - накладки для нашего крепежа,- для неразборного резьбового соединения.
Длина накладки может быть и существенно короче, чем на этой картинке, - например, иметь всего хотя бы 2,3,4 витка.
Это так не дорого, что может иметь смысл - в целях защиты от воров - подстраховать хоть каждую доску своего сарая или всего забора, например, у себя на даче.
Воспользуемся для этого хотя бы лишь одним шурупом или винтом, даже неотличимым внешне от всех обычных прочих в том же заборе, в сарае или в ящике.
Крепёж такой может быть как самым мелким, выполненным из покупных всяческих винтов и в шурупов, так и в как угодно крупных деталях различных форм и всяческого назначения, где имеется какая-либо резьба.
Технологически столь практичный приём изготовления такого крепежа - хоть на продажу - легко осуществим даже в домашних условиях. Но лучше бы заказать это мастеру. А ещё куда лучше: успеть раньше других организовать столь простой, причём даже крупный бизнес, - массовое производство и сбыт такой простейшей продукции, хотя бы кустарной.
Иосиф Ольшаницкий 02.03.2016 12:09 Заявить о нарушении
Накладка пусть имеет в поперечном сечении четверть круга.
Поэтому изготовления специальной фрезы не требуется.
Закреплять заготовки деталей нужно будет на магнитной плите, всего лишь положив их витками резьбы на такие же витки резьбового отверстия, подрезанного для этого более чем на половину своего сечения.
Это отверстие, предварительно выполним в подставке, что закрепим на упомянутой магнитной плите.
Накладка выполняется из резьбового прутка, имеющего ту же резьбу крепежа. В прутке срезается сначала половина сечения. Затем ещё раз срезается та же половина сечения прутка, но уже от двух сложенных вместе полученных так половинок прутка.
Полученные так профили (в четверть сечения резьбового прутка) разрезаются на наши короткие детали, - накладки для нашего крепежа,- для неразборного резьбового соединения.
Длина накладки может быть и существенно короче, чем на этой картинке, - например, иметь всего хотя бы 2,3,4 витка.
Это так не дорого, что может иметь смысл - в целях защиты от воров - подстраховать хоть каждую доску своего сарая или всего забора, например, у себя на даче.
Воспользуемся для этого хотя бы лишь одним шурупом или винтом, даже неотличимым внешне от всех обычных прочих в том же заборе, в сарае или в ящике.
Крепёж такой может быть как самым мелким, выполненным из покупных всяческих винтов и в шурупов, так и в как угодно крупных деталях различных форм и всяческого назначения, где имеется какая-либо резьба.
Технологически столь практичный приём изготовления такого крепежа - хоть на продажу - легко осуществим даже в домашних условиях. Но лучше бы заказать это мастеру. А ещё куда лучше: успеть раньше других организовать столь простой, причём даже крупный бизнес, - массовое производство и сбыт такой простейшей продукции, хотя бы кустарной.
Иосиф Ольшаницкий 02.03.2016 12:09 Заявить о нарушении
