Под японскую пластинку.
Своим сечением она мне нравится куда больше почти таких же европейских пластинок, с которыми я имел дело.
В этой пальцевой фрезе, предлагаемой мной для работы, например, и по дереву, и по АЛЮМИНИЮ, применена изготовляемая из твёрдого сплава режущая пластинка (нож) массового производства, - многими миллионами штук.
Вообще-то она предназначена для фрезерных барабанов в деревообрабатывающей, в частности, в мебельной промышленности.
Японская пластинка имеет сечение 1,5 х 5 (мм) и всякую длину. Она и уже, и толще, и прочнее, и жёстче, чем такие же - по их прямому назначению - деревообрабатывающие пластинки европейской промышленности. Размеры их сечения 1,1 х 5,5 (мм) или 1,2 х 5,6 (мм).
В предлагаемой конструкции две такие режущие вставки зажимаются парой винтов через съёмную накладку на эти продолговатые пластинки всякой стандартной длины.
При замене пластинок снимать накладку нет необходимости.
Затупившиеся режущие пластинки вынимают и на их место вставляют новые ножи, просто просовывая их вдоль щели под них, для чего лишь ослабляют зажим винтами, провернув их всего приблизительно на пол витка.

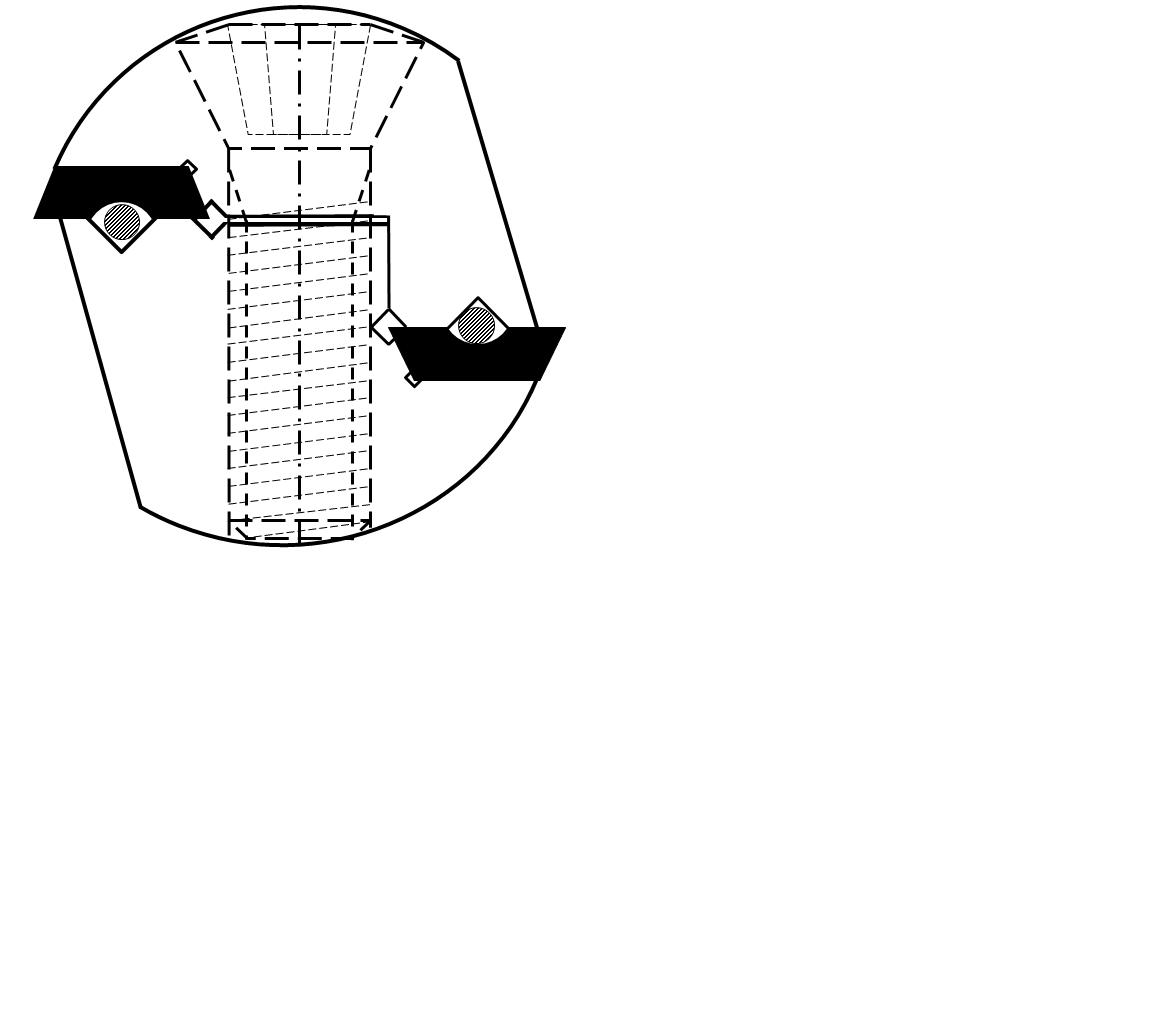

Крепёжные винты, как и отверстия под них должны быть чуть иными, чем на этой схематической картинке, а именно, - скользящими вдоль направляющей (точной по диаметру) шлифованной цилиндрической части их длины.
С целью исключить для такой режущей пластинки возможность под действием очень сильной вибрации выскользнуть в сторону из заданного ей положения, в этой фрезе предусмотрена круглая шпонка, представляющая собой отрезок мелко волнистой, пружинящей проволоки, расположенный в канавке режущей пластинки и, соответственно, одна в канавке корпуса, а другая в канавке упомянутой съёмной накладки.
Похожий инструмент под аналогичную, - европейскую, - режущую пластинку я недавно уже показывал. Это - ещё одна подобная прочертёжка.
Рекомендую умельцам и/или деловым людям успеть сделать бизнес на столь простых поделках, пока за дело не возьмутся гиганты.
Наш ныне главный в этой стране миллиардер, когда-то нищий, начинал с того, что припаивал к железным брускам из ржавого проката привозимые кем-то аж из Америки тогда диковинки здесь, - всякие режущие пластинки твёрдого сплава, - и, вынимая из штанин, продавал это знакомым ему токарям.
Свидетельство о публикации №212112501776
А на большей части своей длины - шлифованную под точный размер гладкую часть, цилиндрическую, предназначенную в качестве направляющей детали, сидящей по скользящей посадке в соответствующем отверстии, выполненном одновременно, - совместно, - в обоих частях этого инструмента.
=======
Этот эскиз надо бы исправить, а лучше бы нарисовать заново.
Пусть стяжной винт здесь будет расположен иначе, а именно - перпендикулярно показанным плоскостям скосов.
Тогда половинки этой фрезы, базирующие эти режущие пластинки, не смогут как-либо случайно разъехаться в стороны по своим плоскостям базирования ни на микрон.
