Обеспечить не слишком большое сопротивление крутящему моменту мультипликатора, предназначенного для работы всего лишь мелкими свёрлами, не иначе как за счёт точного числа микронов натяга в посадке шпинделя этого механизма между сателлитами, мне кажется приёмом слишком деликатным, а потому не всегда и везде практически достаточно надёжным, особенно, для самых мелких таких устройств.

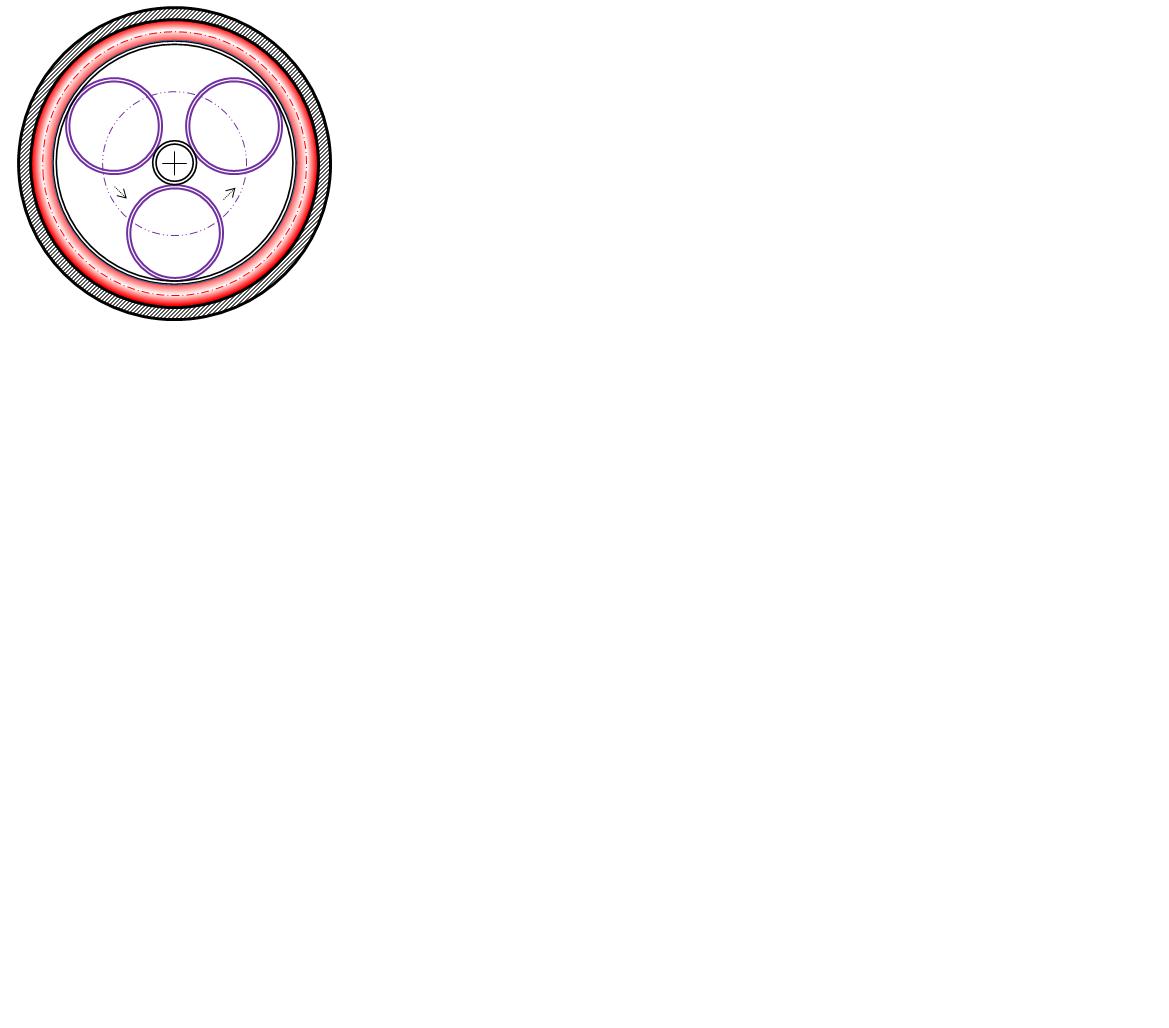

На показанной здесь лишь схематической картинке предлагается ещё и другие приёмы обеспечения усилий прижима фрикционных поверхностей друг другу.
Любое из звеньёв какого-либо аналогичного механизма может быть выполненно тонкостенным из пружинящей стали, - для существенного увеличения допустимых здесь упругих деформаций.
Кроме того, между стенками корпуса и тонкостенной гильзы ещё можно предусмотреть пакет стандартных колец О-образного сечения. Эти кольца, вообще-то предназначенные для работы в качестве уплотнений в устройствах гидравлики, выполняются с очень высокой точностью. Они изготовлены из эластичного материала, например, из очень высококачественной резины.
Такая довольно надёжная, компактная и не дорогая конструкция пригодна как для очень мелких, так и для весьма крупных мультипликаторов.
-----------
Хотя бы забавы ради можно представить себе и упругость наружной стенки, достаточно тонкой.
А почему бы такое решение не использовать для мультипликаторов и не очень малой мощности?
Мультипликаторы с упругими звеньями механизма
© Copyright: Иосиф Ольшаницкий, 2012
Свидетельство о публикации №212120501150
Свидетельство о публикации №212120501150
Рецензии
С целью повышения технологичности и удешевления не только деталей таких мультипликаторов, - тем более в массовом производстве , - эти упругие трубочки, втулки, кольца не выполнять ли в виде цилиндрических пружин!?
Их крайние витки чуть подогнуть кончиками внутрь, в полость, - так, чтобы удобно было шлифовать торцы пружины в плоскость.
По внешнему цилиндру пружину шлифовать точно в нужный размер.
Понятно, что проволока такой пружины должна быть достаточно тонкой, - для лучшей поперечной податливости такой детали.
По такой же технологии будут изготовляться, - надеюсь, в массовом производстве, -
упругие втулки и кольца для других моих механизмов и деталей машин, например:
1 - для фрикционных мультипликаторов,
2 - для многошпиндельных сверлильных головок,
3 - для зубчатых редукторов с внутренним зацеплением их колёс через посредство охватывающих их упругих втулок-колец с внутренним расположением зубьев,
4 - для фрикционных редукторов аналогичной конструкции,
5 - для изготовления зубчатых колёс с ободом упругих зубьев, выполненных по технологии горячей накатки зубьев с последующим их шлифованием,
6 - для изготовления (как обычно) всяческих стопорных колец.
