Сепаратор механизма SINnX, вариант
Однако оставлю и это. Пусть оно будет и в таком варианте.
13.12.12.
В этом примере редуктор имеет корпус.

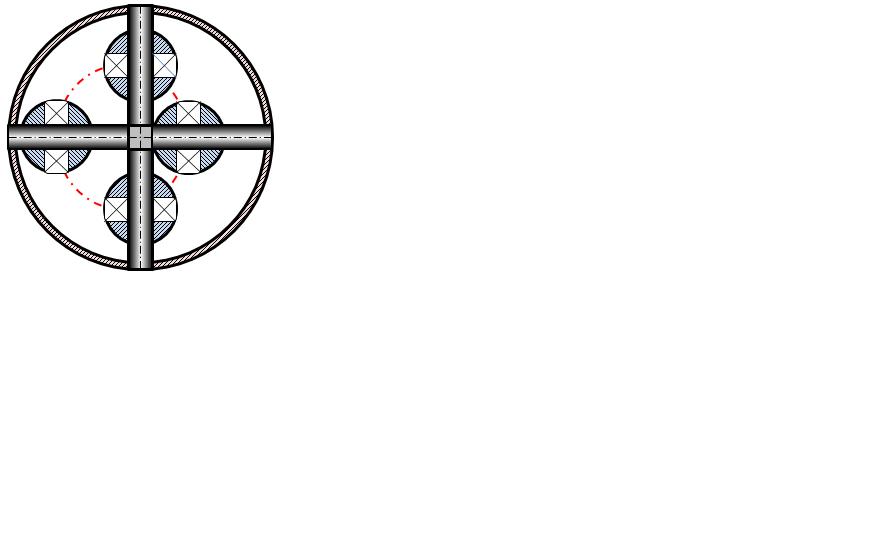

Сепаратор имеет удлинённую спицу, свободно входящую в отверстие стенки корпуса, расположенное сверху.
Пересечение наложенных друг на друга полярных синусоид, - в этом примере SINx и SIN7X, - задают математически места нахождения шариков зацепления, которых должно быть или 6 или 8.
Одна из этих полярных синусоид имеет форму окружности, другая похожа на 7-конечную звезду.
(Если бы SIN7X была бы на этом рисунке вычерчена математически точно, тогда точка пересечения окружности и этой синусоидой оказалась бы на оси каждой спицы в этом сепараторе).
Принимаем вариант с числом 8, но задействуем только половину этого числа шариков на их спицах.
Достаточно всего лишь исключить возможность вращения крестовины, чтобы не очень-то заботиться о прочности соединения в ней перпендикулярных друг к другу круглых направляющих.
Оси скольжения по ним наших шариков зацепления пересекаются.
Свидетельство о публикации №212121301485
а упорный подшипник поэтому не обязан быть вписан в габариты именно шарика.
Пусть это, в частности, будет конический подшипник роликовый, - более широкий, чем в пропорциях только этого схематического рисунка.
Такое решение устранит существенные потери на трение скольжения как ведущего, так и ведомого звена по звену промежуточному в зацеплении этого (и аналогичных ему) механизмах нашей формулы:
SINnX = SIN(m/X)
где передаточное отношение
i = 1/mn
и где: m, n - целые числа натурального ряда чисел
