Механизм SINnX, где n равно 24

13.12.12.

На торце ведомого звена вдоль полярной синусоиды SIN24X  шаровой фрезой выполним  канавку под катящийся по ней шарик.

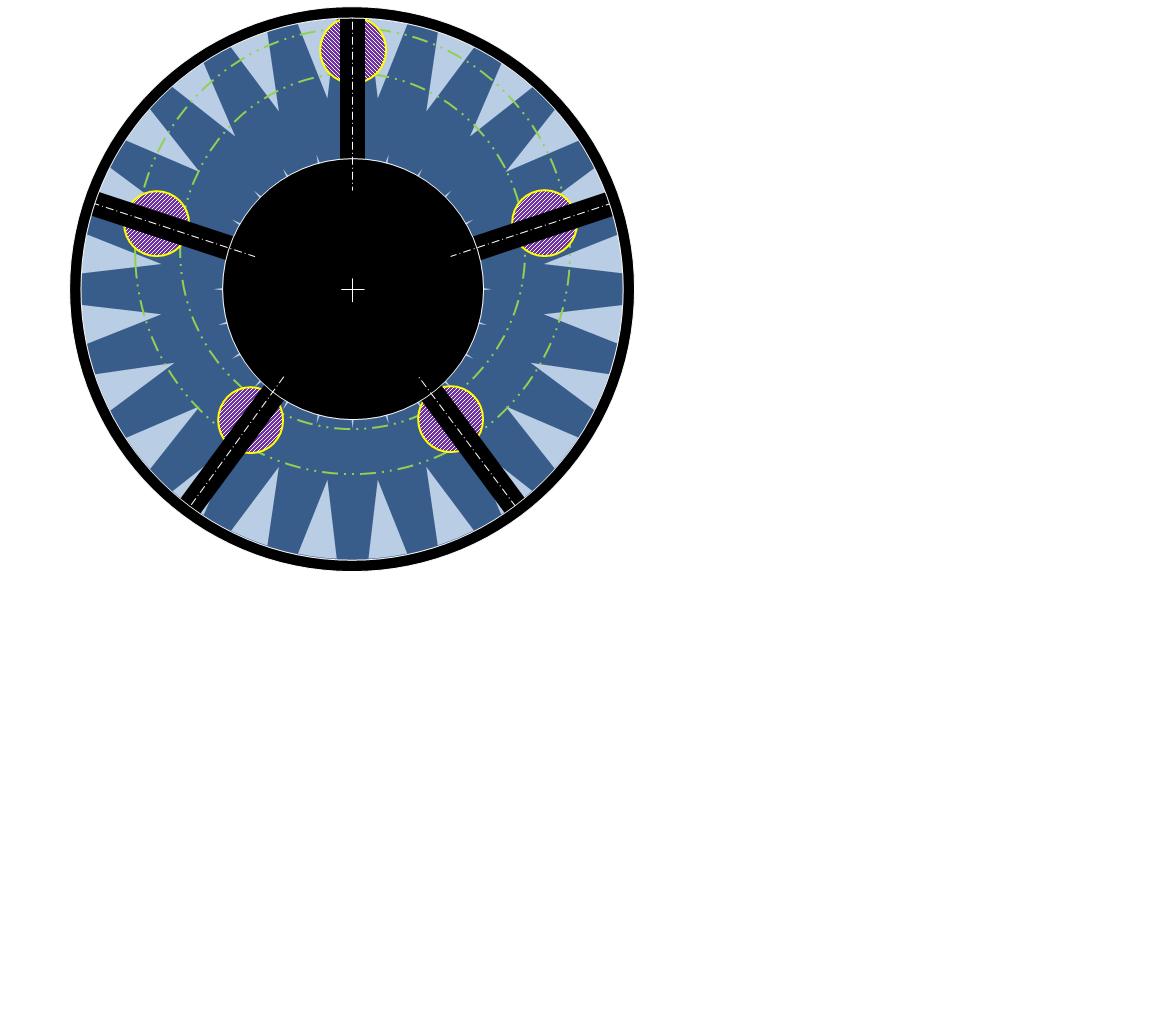

Получится нечто, похожее на то, что показано на этом рисунке.

На торце ведущего звена в таком механизме выполним этой же фрезой под тот же шарик канавку по полярной синусоиде  SIN(1/m), где m также есть целое число.

Начертить я могу лишь эксцентричную окружность (m=1), - частный случай такой синусоиды. Это и показано на схематическом рисунке.



В такой передаче типа

     SINnX = SIN(1/m)Х

математически полное число зацеплений через шарик отличается на единицу от числа n.

Задействуем лишь пятую часть от числа 25 (только потому, что лишь именно этот пример мне здесь удобно так нарисовать).

Передаточное число этого редуктора (в случае неподвижного сепаратора) равно произведению mn в каждой или, что практически почти всегда достаточно, конечно же, в единственной его ступени.
