3-жды эксцентрик в ЭЦ механизмах Становского

16.01.13.

Лень вникать, но, похоже, "верной дорогой идём, товарищи!".

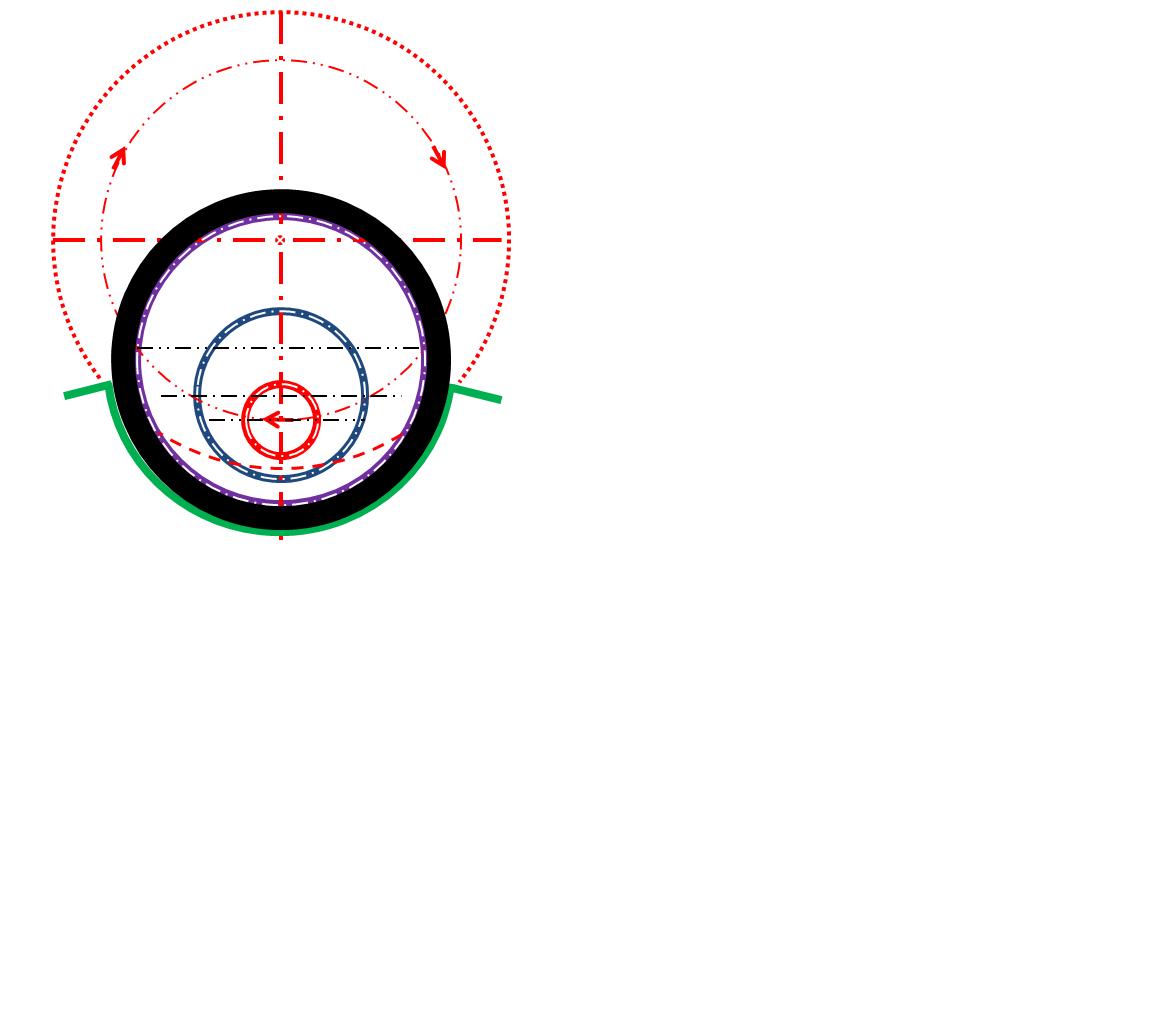

На этом рисунке показаны:
красным цветом - ведущее звено, включая евоный эксцентрик,
зелёным цветом - ведомое колесо,
темным цветом - ролик, катящийся по долинам и по взгорьям зубчатого профиля этого ведомого звена,
другими цветными линиями с ихними тоненькими штрих-пунктирами в них, посерёдочке, условно показаны один внутри другого три подшипника такого трижды эксцентрика.

Два из них - мой подарок Виктору Становскому в развитие его темы: ЭЦ - то есть Эксцентрико-Циклоидные механизмы редукторов.


С целью некоторого(!) увеличения нагрузочной способности контакта евоного ролика с   зубьями колеса в евоном редукторе, я настоятельно рекомендую:
профиль впадины между зубьями колеса задать по радиусу этого ролика,
а сам этот ролик пусть будет вот таким трижды эксцентриком, для чего нужно вот так добавить в конструкцию Становского ещё два вот таких столь малозаметных эксцентрика.

Это позволит ролику ложиться - площадью(!) поверхности - точно на предоставленное ему столь удобное место между зубьями равномерно вращающегося колеса.

На суммарном расстоянии эксцентриситетов этих двух добавленных так шарниров наш ролик будет сопровождать ведомое колесо, лёжа в этом своем месте, - сначала приближаясь и затем удаляясь по отношению к оси вращения ведущего звена такого редуктора. Кроме того, - до и после такого участка, этот ролик катится по профилю впадины между зубьями колеса.

Аналогично этот механизм работает в качестве мультипликатора.

Надо будет вникнуть подробнее в обстоятельства работы такого механизма:
Возможно ли, в принципе, реализовать это (или хотя бы похожее на него) пока что всего лишь только благое пожелание?

__________________________

17.01.13.

В работе этого механизма меньший круг, эксцентрично расположенный внутри другого круга, давит на стенку отверстия этого большего круга, как бы принуждая его катится, двигаясь с большей угловой скоростью, чем вращается ведущее звено.

Здесь это происходит в трёх кругах, один внутри другого.

Таким образом самый больший из них, который является роликом, удаляется от оси ведомого звена, начиная с показанного здесь его положения.

Таким образом, находясь в предоставленном ему положении между зубьями колеса, этот ролик перемещается по дуге, центр которой находится на оси ведомого звена.

Это продолжается настолько долго, насколько ролику позволяет его возможность удалиться от его положения, показанного здесь, ближайшего к оси ведущего звена.

Длина такого радиального хода для этого ролика равна двойной сумме показанных здесь двух эксцентриситетов. Поэтому желательно иметь как можно большие эти зксцентриситеты.

В обратном порядке этот ролик приближается к очередному такому же своему положению между зубьями колеса.

На упомянутой дуге профиль ролика, то есть круг, может совпадать с профилем впадины между зубьям колеса. Поэтому там вообще не стоит вопрос о прочности контакта двух этих деталей в такой передаче.

Кроме того, и за пределами упомянутой дуги ролик работает, но лишь так, как у Становского в обычной его передаче типа ЭЦ.

Но и там  прочность контакта существенно выше, поскольку (если не ошибаюсь) на тех участках работы ролика можно добиться внутреннего сопряжения нагруженных поверхностей, вместо сопряжения наружного.

Прочертёжки с конкретными размерами деталей будут показывать, продолжается ли контакт ролика с колесом за пределами рассмотренной дуги сопровождения роликов ведомого колеса.

Работа этого механизма в качестве мультипликатора - аналогична.
