Подлинная компоновка космической системы Восток


 Сразу после полета Юрия Гагарина, у "писак-папарацци"  всего мира возникла проблема в получении полной информации о корабле, на котором летал Гагарин.
Режим секретности в те годы был жестким. Для прессы "секретчики" подсовывали, что угодно, но не реальный вожделенный объект неудержимого интереса.

 "Размытые снимки, на которых были изображены сигара взлетающей ракеты и конус головного обтекателя, прятавший настоящий корабль, ничего не могли дать ни журналистам, ни экспертам-профессионалам" - читаем в газете "Секретные материалы ХХ век" за 2006 год.

 Все разрешилось в 1965 году 30 апреля, когда  макет «Востока» в подлинном виде был экспонирован на ВДНХ.

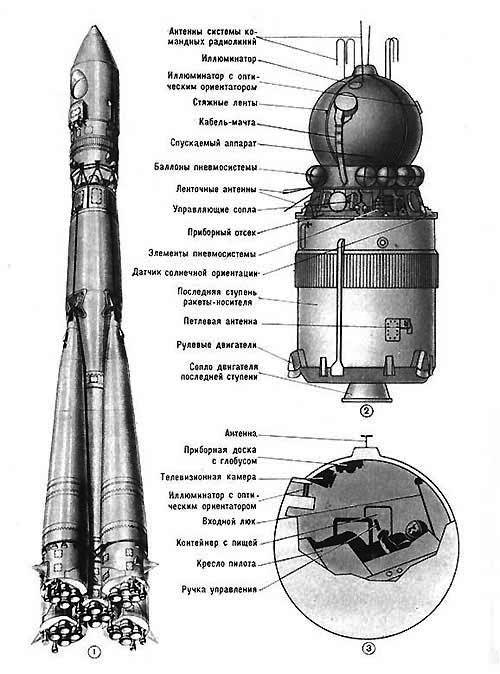

 На фото из интернет: Схема-чертеж подлинной компоновки Восток-1.
 На схеме: 1- Полная компоновка корабля с ракетой -носителем. 2 - Третья ступень с кораблем - орбитальная группировка. 3- Спускаемый аппарат.

   Некоторые детали из Интернет для интересующихся космонавтикой:

 "Корабль состоял из сферического спускаемого аппарата (массой 2,46 тонны и диаметром 2,3 м) также выполняющего функции орбитального отсека и конического приборного отсека (массой 2,27 тонны и максимальным диаметром 2,43 м). Масса теплозащиты от 1.3 тонны до 1.5 тонн. Отсеки механически соединялись между собой при помощи металлических лент и пиротехнических замков. Корабль оснащался системами: автоматического и ручного управления, автоматической ориентации на Солнце, ручной ориентации на Землю, жизнеобеспечения (рассчитанной на поддержание внутренней атмосферы, близкой по своим параметрам к атмосфере Земли в течение 10 суток), командно-логического управления, электропитания, терморегулирования и приземления. Для обеспечения задач по работе человека в космическом пространстве корабль снабжался автономной и радиотелеметрической аппаратурой для контроля и регистрации параметров, характеризующих состояние космонавта, конструкции и систем, ультракоротковолновой и коротковолновой аппаратурой для двусторонней радиотелефонной связи космонавта с наземными станциями, командной радиолинией, программно-временным устройством, телевизионной системой с двумя передающими камерами для наблюдения за космонавтом с Земли, радиосистемой контроля параметров орбиты и пеленгации корабля, тормозной двигательной установкой ТДУ-1 и другими системами.

Вес космического корабля вместе с последней ступенью ракеты-носителя составлял 6,17 тонны, а их длина в связке — 7,35 м.

   Спускаемый аппарат имел два иллюминатора, один из которых размещался на входном люке, чуть выше головы космонавта, а другой, оснащенный специальной системой ориентации, в полу у его ног. Космонавт одетый в скафандр, размещался в специальном катапультируемом кресле. На последнем этапе посадки, после торможения спускаемого аппарата в атмосфере, на высоте 7 км, космонавт катапультировался из кабины и совершал приземление на парашюте. Кроме того, была предусмотрена возможность приземления космонавта внутри спускаемого аппарата. Спускаемый аппарат имел собственный парашют, однако не был оснащен средствами выполнения мягкой посадки, что грозило оставшемуся в нем человеку серьёзным ушибом при совместном приземлении.

  Аппаратура кораблей «Восток» была выполнена как можно более простой. Манёвр возвращения обычно обрабатывался по автоматической команде, передаваемой по радио с Земли. С целью горизонтальной ориентации корабля использовались инфракрасные датчики. Выравнивание вдоль оси орбиты выполнялось при помощи звёздных и солнечных датчиков ориентации.

В случае отказа автоматических систем космонавт мог перейти на ручное управление. Это было возможно за счёт использования оригинального оптического ориентатора «Взор», установленного на полу кабины. На иллюминаторе размещалась кольцевая зеркальная зона, а на специальном матовом экране были нанесены стрелки, указывающие направление смещения земной поверхности. Когда космический корабль был правильно сориентирован относительно горизонта все восемь визиров зеркальной зоны освещались солнцем. Наблюдение земной поверхности через центральную часть экрана («бег Земли») позволяло определить направление полёта.

Решить, когда следует начать манёвр возвращения космонавту помогал другой прибор — небольшой глобус с часовым механизмом, который показывал текущее положение корабля над Землёй. Зная исходную точку положения можно было с относительной точностью определить место предстоящей посадки.

Эта ручная система могла быть использована только на освещённой части орбиты. Ночью Земля не могла наблюдаться через «Взор». Автоматическая система ориентации должна была иметь возможность работать в любое время.

Корабли «Восток» не были приспособлены для полётов человека на Луну, а также не допускали возможности полёта людей, не прошедших специальной подготовки. Во многом это обуславливалось конструкцией спускаемого аппарата корабля, ласково именуемого Шарик. Сферическая форма спускаемого аппарата не предусматривала использования двигателей ориентации. Аппарат походил на шар, основной вес которого был сконцентрирован в одной части, таким образом, при движении по баллистической траектории он автоматически разворачивался тяжёлой частью вниз. Баллистический спуск означал восьмикратную перегрузку при возвращении с земной орбиты и двадцатикратную при возвращении от Луны".
