Маразматические мысли Часть 5. 2

Пример 2. Техническое решение «Гидротурбина»

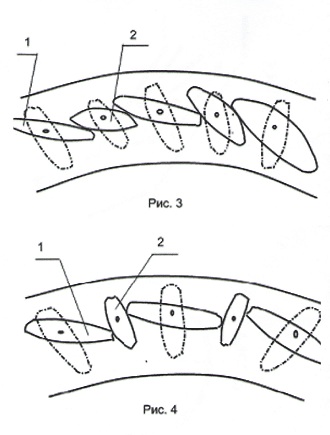

Решение Автора представляет собой конструкцию, эскизно представленную на Рис. 3
Сущность решения такова: В направляющем аппарате гидротурбины присутствуют два вида лопаток. Лопатки 1, поворачивающиеся вокруг своей оси и направляющие поток воды внутрь кольца, и лопатки 2, так же поворачивающиеся вокруг оси. Для открытия потока лопатки 1, поворачиваясь вокруг своей оси, открывают пространства, между ними и лопатками 2. Для закрытия потока лопатки 1 поворачиваются в обратную сторону до упора о лопатки 2.

За аналог, а аналогом считается известное, опубликованное ранее подобное техническое решение, на улучшение которого направлено заявляемое решение, принято решение направляющего аппарата, показанное на Рис. 4.

В аналоге присутствуют такие же лопатки 1 и лопатки 2, только лопатки 2 неподвижны. Для закрытия потока лопатки 1 опираются на лопатки 2, для открытия лопатки 1 перемещаются вокруг своей оси, открывая больший или меньший проход между лопатками 2 для протока воды внутрь кольца.

Новым в отличии от аналога в решении является то, что лопатки 2 (Рис. 3) свободного поворачиваются вокруг осевого неподвижного стержня, установленного с эксцентриситетом. Поворачиваясь под действием водного потока вокруг стержня, лопатки 2 устанавливаются всегда вдоль потока, не препятствуют его движению и сглаживают турбулентные завихрения, которые неизбежно возникают в аналоге, т.е в решении по Рис. 4.

Первоначальная формула Заявителя была такова:

Гидротурбина, содержащая верхние и нижние кольца, между которыми установлены подвижные управляемые лопатки и располагающиеся между ними промежуточные лопатки, отличающаяся тем, что, с целью повышения к.п.д. и мощности турбины, промежуточные лопатки выполнены в виде стержней, установленных между верхними и нижними кольцами, и профильных облицовок, поворачивающихся под действием напора воды и ориентирующихся по направлению потока за счёт эксцентричного расположения профилей облицовок относительно оси поворота.

Госэкспертиза не потребовала никаких дополнительных материалов или уточнений, но более точно откорректировала формулу:

Направляющий аппарат гидротурбины, содержащий верхнее и нижнее кольца и размещённые между ними в чередующемся порядке поворотные направляющие лопатки и колонны статора, выполненные в виде профильных облицовок, отличающийся тем, что, с целью повышения к.п.д. гидротурбины, каждая профильная облицовка снабжена неподвижным стержнем и установлена с возможностью поворота вокруг него под действием потока, причём расстояние от оси стержня до выходной кромки облицовки превышает расстояние от оси стержня до входной кромки.

Положительное решение было выдано. Корректировка была принята Заявителем, так как более общий признак «эксцентричное расположение профилей» был указан не верно. Действительно, если не уточнить, в каком месте облицовки выполнен эксцентриситет, ближе к входному концу облицовки или же к выходному, то можно охватить и нерабочее состояние. При расположении эксцентриситета ближе к выходному концу профильной облицовки заявляемое устройство не работает, так как при этом лопатки 2 просто заклиниваются и перекрывают поток воды.  Госэкспертиза, сужая границы отличительного существенного признака, оказалась права.
