Маразматические мысли Часть 5. 5

Пример 5. Техническое решение «Валковая мельница».

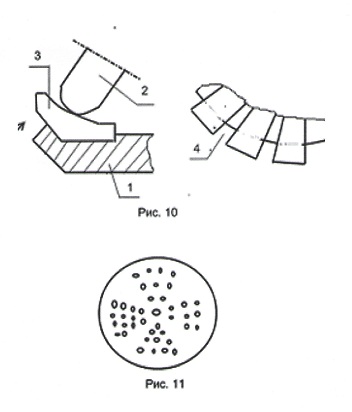

Любая валковая мельница, эскиз которой показан на Рис. 10, содержит вращающийся вокруг вертикальной оси стол 1. На столе устанавливаются износостойкие сегменты 3. По этим сегментам стола перекатываются валки 2, которые и измельчают находящийся на столе материал.

Автор предложил решение, при котором сегменты выступают за край стола. Появляются отверстия 4 (вид на стол сверху), через которые может проходить воздух. Воздух подаётся снизу, чтобы забирать и уносить вверх готовую размолотую пыль. Проходя через отверстия 4, воздух обеспечивает дополнительный провеивающий эффект, производительность мельницы увеличивается.

Заявитель представил на рассмотрение Госэкспертизе такую формулу:
Валковая мельница, содержащая корпус, с подводом снизу сушильно-транспортирующего воздуха, вращающийся стол с сегментами защитных броней, размольные валки, отличающаяся тем, что между сегментами броней имеются щели, радиально расположенные в зоне размольного участка и выступающие за периферию размольного стола.

Госэкспертиза противопоставила известный размольный стол, выполненный так, как показано на Рис. 11.

Это вид известного стола сверху. На нём имеются отверстия, сквозь которые также подаётся воздух, дополнительно улучшающий транспортировку размолотого материала.

На что Заявитель ответил, что в отличие от известного решения, в новом решении щели между сегментами обеспечивают движению воздуха дополнительный центробежный эффект. И в случае нового решения мельница приобретает свойства вентилятора. Это усиливает эффект выноса готовой пыли.

Госэкспертиза признала доводы Заявителя весомыми и вынесла решение о выдаче охранного документа.
