Пример 6. Техническое решение «Размалывающее устройство»

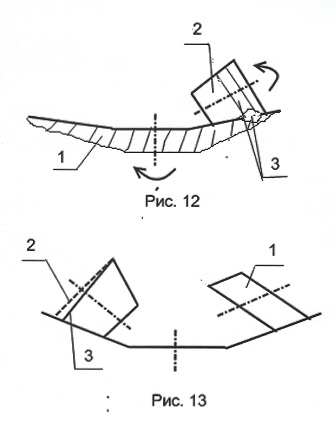

У известных размольных мельниц имеется вращающийся вокруг вертикальной оси стол 1, по которому перекатывается вращающийся вокруг своей оси валок 2. Как это показано на Рис. 12. Валок в поперечном сечении представляет собой правильную трапецию. Имеются опытные данные, что вращаясь и измельчая материал на столе, валок и стол изнашиваются всегда по одному и тому же месту, а именно - в зоне 3. Здесь образуется глубокая изношенная канавка, в то время как остальная поверхность стола и валка ещё готовы работать. Из-за такого неравномерного износа приходится преждевременно заменять и валки и брони на столе.

Во избежание этого дефекта Автор предложил новое решение валка. Он предложил конструкцию, которую можно увидеть на Рис. 13.

Автор предложил выполнять валок таким, как валок 1 на рис.13, или со скошенной гранью. Чтобы грань валка проходила не так, как традиционно по линии 2, а была заранее скошена по линии 3. Чем Автор объяснил полезность решения? Тем, что валок, перекатываясь, оставляет за собой не цилиндрический след, а волнообразный. Тем самым как бы растягивается линия износа. Если валок скошен, то линия износа, которая образуется обычно на одной третьей его длины ближе к краю стола, также хаотично сдвигается. Это позволяет увеличить срок службы валка и стола.

Заявитель признал существенность Авторского решения и представил Госэкспертизе такую формулу:
Размалывающее устройство, содержащее размольный стол и установленный на оси размольный валок, отличающееся тем, что, по крайней мере, одна торцовая поверхность размольного валка наклонена к оси его вращения.

Госэкспертиза на этот раз противопоставила Заявителю аргумент не соответствия решения положительному эффекту. Доводы её были следующие: При скашивании торцовой поверхности валка снижается производительность.

Заявитель в защиту решения сообщил, что при образовании традиционной канавки износа, в зоне её нахождения ухудшается размол и производительность снижается очень сильно, тем более время простоя из-за замены тоже снижает производительность, уход большого количества металла в негодность тоже крайне нежелателен. Растягивание по поверхности стола и валка канавки износа увеличивает срок службы валка и не снижает, а увеличивает производительность.

Доводы Заявителя были учтены, и положительное решение о выдаче охранного документа выдано.
