Стр. 39 Самодельная полу акустическая гитара Агрип

Корнев. И.

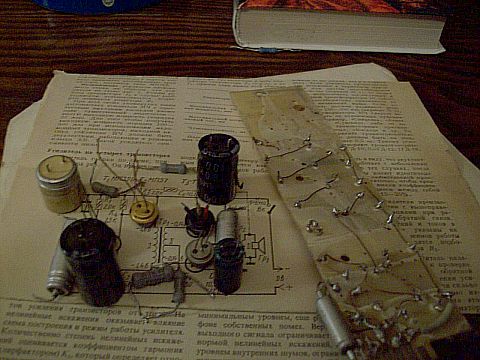

ПСЕВДО ПЕЧАТНЫЙ МОНТАЖ, ПРОДОЛЖЕНИЕ 2.

На предыдущей странице, О начавший подумывать, что бы такое спаять, продолжу! И так главное в УНЧ или в гитарной приставке, не их мощность, простота или наоборот сложность, а отсутствие фона переменного тока или другого типа наводок. И так для тебя мой любознательный друг я их и перечислю! Но чуть позже, погодь пока! Давайте разберемся в природе наводок или искажений, что приходят извне. Не будем иметь в виду недостаток той или иной схемы, так как если вы все сделаете, как это требует описание, пока поговорим об УНЧ, то вы получите какой то коэффициент искажений, что совершенно не скажется на качествен звука, и, скорее всего, вы это искажение и не услышите, так как над схемой работает и любитель и коллектив авторов, журнала, и он внесет нужные изменения в схему, если ты ее надумаешь в тот журнал послать! Я имею в виду наш журнал Радио. Дело все в том, что УНЧ, пока будем вести речь об нем и ДОПУСТИМ что его схема из Журнала Радио. И тогда  в редакции этого почтенного журнала, можете мне поверить это устройство проверит и протестирует, и не только гитарный УНЧ работает, как часы! Так откуда же в твоем УНЧ похрюкивание и повизгание!! А все просто! Ты при монтаже допустил некоторые ОТСЕБЯТИНЫ, хотя вроде бы по крайней мере детали все поставил, как и советует принципиальная схема. Тогда давай выделим те ОШИБУЛЬКИ которые ты сам допустил, а некоторые помехи пришли как кошка, которая ходит сама по себе! То есть в этой помехе ты не виноват! Вот об этих, Неучтеных журналом Радио ошибках, а точнее недоразумениях и поговорим, а о том что ты можешь ОТСБЯТИТЬ и привнести свою ложку Искажений в бочку музыки, мы поговорим на примере какого то устройства! Может это будет УНЧ или какая то приставка.

НЕОЖИДАННЫЕ ПОМЕХИ.

Это в первую очередь индустриальные, что войдут и ПОИЗДЕВАЮТСЯ не только в случае с УНЧ, но и приемником и ТЕЛЕВИЗОРОМ. С телевизора и начнем! Скорее всего ты его будешь выключать в то время как надумаешь играть на электрогитаре.

ПОМЕХА ОТ ТЕЛЕВИЗОРА,

Это самая распространенная! Может быть большей или меньшей. Тут все зависит и от того все ли ты принял меры что б помеха с работающего телевизора, а так же практически такую же помеху дает Мощная лампа на столбе, а точнее те детали в устройстве, что заставляют ее так ярко светиться! И так начнем с телевизора. Как правило теперь блоки питания импульсные, а это значит, что в нем есть блок, что работает на высокой частоте и в результате мы имеем выпрямленные два, три напряжения. И массу помех!  Если в телевизоре они не глушатся. Если же выпрямитель был построен стандартно на диодном мостике и электролитическом конденсаторе примерно на 1000 Мфарад и еще плюс нескольких деталей, То он то же может внести весомую помеху, но уже с частотой переменного тока, если ее не ОТФИЛЬТРОВАТЬ или эта схема Глушения помех не эффективна!
И так пока разберемся с различными типами помех и, уясним, что большая часть проникает в УНЧ как раз через Звукосниматель! При этом Сингл дает больший букет помех, чем Хамбакер! И так очень сильный фон дает рядом расположенная подстанция. Не меньше даст их в виде потрескивания, рядом работающий сварочный аппарат, медицинская аппаратура и лампы дневного света, как дома, так и на улице, так как зажигающая их схема работает на высоких частотах, а те легко уходят от своих ламп или светильников. Что то можно изменить, уйдя от работающего телевизора или повернувшись вместе с гитарой.

КАК БОРОТЬСЯ С ПОМЕХАМИ В УНЧ.

Дело в том, что исполнив некоторые советы можно искажение свести к минимуму. Прежде всего помехи задерживает на 100% экран. Это может быть  жестяная коробочка в которую помещаются блоки. Что лучше предусмотреть на первом этапе изготовления. Это применимо давно, посмотри на плату радиоприемника, там все почти контурные катушки в алюминиевых экранах и экран припаян к земле не по тому, чтоб от не слетел, а что бы отправлял помеху на землю! Так же при помощи фольги или фольгированного текстолита опаивается Звукосниматель! Не забудь все припаять на землю. Перечислю для гитары конкретно. Должен Заземляться набор струн при чем у их головок, для этого они проходят через отверстия в пластине, что имеет эклектический контакт с землей. На землю припаивается четвертый вывод каждого переменного сопротивления на их колпачках. Так как этот колпачок экранирует помехи, что может дать переменное сопротивление. Кроме того необходим один регулятор тембра! Выведя его ручку в крайнее положение можно помеху убавить в разы! Ну и помеху можно уменьшить поработав так же с расположение деталей на плате?

Корнев. Илья.
