Первое мое изобретение
Тогда я работал мастером на участке резки толстолистового проката в заготовительном отделении ЦМК. Я только что закончил второй курс заочного института ВЗМИ на факультете сварочного производства и меня уговорили стать мастером. Причем мастером не на участке сварки, где я работал бригадиром сварщиков и где у меня все получалось довольно-таки неплохо, а мастером на заготовительном участке цехе или на «заготовке», самым трудным участке цеха. Но мне предложили зарплату в виде моей «среденесдельной» на участке сварки и я согласился.
Участок занимал целый пролет блока цехов сварных металлоконструкций шириной в 36 метров и длинй метров в 100, не меньше. На одной половине пролета цеха располагались несколько больших гильотинных ножниц для резки прямоугольных деталей из целиковых листов металла, а на другой половине размещалась трехрядная механизированная линия для термической резки листов металла на отдельные детали произвольной геометрической формы.

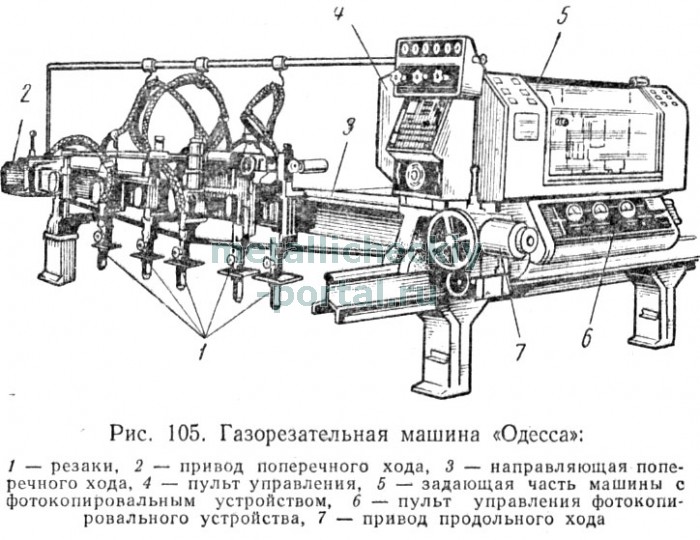

Причем резали листы на отечественных портальных фотокопировальных машинах «Одесса», в которых управление движением резаков по заданной траектории производилась с помощью «фотокопиров» или по масштабным копиям вырезаемых деталей.
Эти масштабные копии деталей изготавливали в специальном копировальном бюро цеха группой женщин из рентгеновской засвеченной пленки. Потом эти копии раскладывались на белом листе бумаги по масштабным контурам подаваемых на участок листов металла и приклеивались к ней специальным клеем. И вот этот самый лист чертежной бумаги с наклеенными на нем копиями вырезаемых деталей назывался картой раскроя листа металла.
И каждый подаваемый на участок лист металла имел свою карту раскроя. Карта раскроя в специальном футляре укладывалась на предметный столик системы управления машины, так называемого, фотокопировального устройства портальной машины для термической резки; оператор машины, чаще всего женщина, подводил глазок «фотоголовки» на край раскройной карты в указанное для начала резки место, а резак машины в этот момент сам устанавливался в нужном месте около кромки лежащего под машиной листа металла. Нажимай кнопку начала цикла резки и резак сам вырежет все размещенные на карте раскроя детали. Удобно, не правда ли?
И я как-то стоял на линии и смотрел на процесс резки. Процесс термической резки металла меня всегда завораживал. И на него мне всегда хотелось смотреть и смотреть. И мне это мое невинное занятие никогда не надоедало. Даже наоборот, оно меня успокаивало.
Процесс резки подходил к концу листа и уже ясно было видно, что несколько деталей, размещенных по карте в конце листа, уйдут в отходы. Затем я перевел взгляд на предметный столик машины, где перемещался по контуру копира заготовки объектив «фотоглазка» фотокопировального устройства и вдруг неожиданно для себя увидел то, что ранее никогда не видел.
И вправду, если лист металла нельзя установить параллельно направляющим, то почему нельзя установит саму раскройную карту параллельно уложенному листу? То есть, если гора не идет к Магомеду, то почему бы самому Магомеду не пойте к ней, к этой горе? Действительно, почему?
Ведь раскройная карта лежит на предметном столике фотокопировального устройства машины. Если верхнюю часть столика сделать поворотной в горизонтальной плоскости, то эту ее часть вместе с лежащей на ней раскройной картой спокойно можно установить параллельно кромкам листа металла.
Когда появилась идея, то все остальное было уже делом техники. И через пару месяцев на одну машину с механиком цеха поставили совершенно новый предметный столик с поворотной его верхней частью.
И все получилось так, как надо, как задумывалось. Моя идея, воплощенная в металл, заработала! Лист металла раскроили почти без отходов! И на нашу машину с переделанным предметным столиком ходили смотреть, как на некое чудо! Потому что экономия металла оказалась довольно приличная. И это только на одну машину. А всего машин на линии было шесть!
Мы с механиком оформили рацпредложение. И здесь Главный сварщик завода передал наше рацпредложение в Патентный отдел завода для проверки идеи на патентную чистоту. И оказалось, что ничего подобного в мире нет. Можно будет оформлять заявку на изобретение.
Мы с механиком и патентным отделом завода ее оформили. Через пару месяцев пришло положительное решение на заявку. Оно означало, что наша идея признана изобретением. Еще через три месяца я получил первое в своей жизни авторское свидетельство на изобретение. За номером 732 097 по классу B23k 7/10.
Правда, первым в списке авторов я все-таки поставил механика цеха, ведь это же он воплощал в металле мою идею. И без его прямой помощи у меня бы это изменение предметного столика фотокопировальной «газорезательной» машины никогда не воплотилось бы в жизнь.
С тех пор меня словно бы прорвало и изобретения посыпались из меня одно за другим. К величайшему на то удивлению начальства завода.
***
