Мини-лекции. Радиоастрономия. Украина

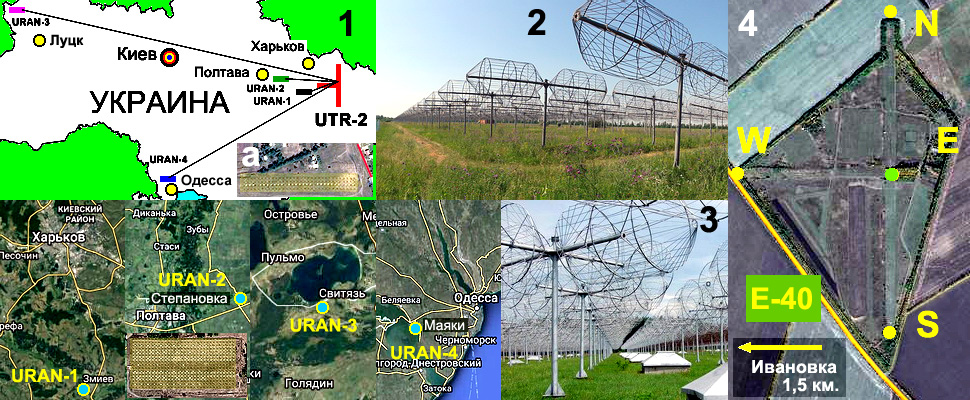

   В предыдущих мини-лекциях Вы познакомились с таким понятием как радиоинтерферометр и с системой РСДБ. Так, что самое перспективное на данный момент и в перспективе это та самая РСДБ! Радиоинтерферометр со СверхДлинной Базой. И тут началось... Соревнование у кого база длинней?! Так ещё при проклятой советской власти началось дорогостоящее строительство радиоинтерферометров на Украине. Так родилось целое семейство: УТР-2, УРАН-1, УРАН-2, УРАН-3 и УРАН-4. Вот всё это богатство Вы и видите на карте Украины рис1.

   Начнём с главаря всей этой банды, УТР-2, Украинский Т-образный радиотелескоп. Остальные рещётки разной степени сложности. Да по одиночке они выполняют свои конкретные задачи. А, вот все вместе это и есть РСДБ, украинского масштаба. Эффективная площадь такого РСДБ такова, что она может накрыть как медным тазом всю Украину и ещё чего-нибудь прихватить?! Но я так думаю, что всё это может вылиться в какое-то международное сотрудничество? Ведь наши входят в систему, а почему и Украине не войти?

   Где всё это находится? УТР-2! Если Вам скажут, что он в Харькове, — не верьте им. Если извинятся и начнут уточнять, мол это в Граково, тоже не верьте! Потому как жители в Граково могут обо всём впервые слышать?! Вы можете спросить своих среднестатистических родных и знакомых на предмет как выглядит радиотелескоп?.. Вот и граковские Вам также ответят. И в их представлении такого вокруг нет! Нет, и всё тут! Посмотрите на рис4, вид со спутника. Вот он красавЕц! Размазня какая-то?!?

   А, вот он вблизи рис2. Лес, тайга из диполей Надененко. И вот таких каракатиц 2040 шт. И почём такое стоит? То, что Вы видите это часть антенны Север-Юг с общей длинной 1860 метров (1440 диполей) и 900 метров Восток-Запад (600 диполей). Жёлтыми точками обозначены границы антенных полей. Зелёная, — здание управления наверное и сбора информации, точно не знаю?.. Кроме этих полей есть ещё и другие антенны типа сами по себе живут. У них отдельная задача. Так Вы поняли, какой самый точный адрес железяки? Через дорогу и в 1,5 км. до Ивановки. А до Граково 13 км на север по асфальту Е-40... А ещё дальше Харьков (35-40)км.

   А, что представляют собой братаны меньшие, УРАНЫ? В общем виде это как одно из полей УТР-а. Вот только одна ячейка не один диполь, а два в виде креста. Почему? Я могу только догадываться... Первый вариант, гонять диаграмму направленности справа-налево, либо наоборот. Во втором варианте каждый крест, — антенна с вращающей поляризацией... Они, УРАНЫ все одинаковые? Нет! Вы в этом можете убедиться.

   Начнём знакомство мы пожалуй с УРАНА-2! Почему? Потому, что его фрагмент на рис3 (других нет). Видите как всё чисто, травка покошена, железки покрашены...

   А, это информация с сайта (о всей системе и пр.).

   Украинский радиоинтерферометр Академии наук (УРАН-2). В 1992 г. построен и введен в действие радиотелескоп УРАН-2. Он находится в 21 км от Полтавы: в селе Степановка Полтавского района и принадлежит Полтавской гравиметрической обсерватории Института геофизики им. С. И. Субботина Национальной академии наук Украины.

   Мало того, что он чистенький и ухоженный, но ещё самый большой из всех остальных (на фрагменте карты Полтавской области внизу). Сравните его с УРАНОМ-4 в Одесской области рис1а. Что со спутника видно невооружённым глазом! Второй по опрятности радиоинтерферометр, — УРАН-3.

   Украинский радиоинтерферометр Академии наук (УРАН-3). Расположен радиотелескоп в п. Свитязь практически на самом берегу озера Свитязь Шацкого района Волынской области. Информационно-измерительный комплекс, предназначенный для дистанционного радиозондирования искусственных акустико-ионосферных возмущений, созданный на базе декаметрового радиотелескопа УРАН-3 специалистами Физико-механического института имени Г.В. Карпенко НАН Украины.

   В п. Маяки Одесской области расположен радиотелескоп «Уран-4». Этот астрономический инструмент предназначен для приёма собственного радиоизлучения небесных объектов и исследования их характеристик.

   Маяки можно найти по дороге М-15 и Белявке и далее юго-восточнее Белявки на берегу водоёма вдоль Днестра. УРАН-4 находится на южной окраине прямо за последними домами. На рис1а он и есть. Примерно и остальные, кроме УРАН-2.

   И самый непонятный и с запутанными данными УРАН-1! Это из серии КАЗНИТЬ НЕЛЬЗЯ МИЛОВАТЬ. В смысле куды запятую поставить? Прочтите...

   Украинский радиоинтерферометр Академии наук (УРАН-1). Змиевской радиотехнический комплекс «УРАН-1» расположен на территории Института ионосферы НАН и МОН Украины созданному на базе работающей с 1963 г. научно-исследовательской лаборатории кафедры «Радиоэлектроника» Национального технического университета «Харьковский политехнический институт». Находится возле поселка Пролетарское Змиевского района Харьковской области.

   Находится возле... Что находится? Институт или комплекс? А где радиотелескоп? Короче ползал я, ползал... Пролетарское есть. Институт есть. Радиотелескопа нет! Пень какой-то ни разу не грамотный писал страницу! Нашёлся сам УРАН-1 не в Пролетарском, а в городе Змиев и то с трудом! Если Вы не местный, то должны знать (если попрётесь УРАН посмотреть?), что этот Змиев состоит из двух частей, разделённых низиной с протекающей речкой Мжа (наверное по весне затапливаемой?).

   Если ехать из Харькова на бибике, то Вам нужно пересечь северную половину и через низину попасть в южную. И на самой окраине и найдёте УРАН-1. В Яндоксе дорога Р-78 проходит через обе части города. Во второй половине это улица Гагарина (если сдуру ещё не переименовали?). На самом краю от неё на восток ответвляется улица Сиреневая. Если проследить по ней вправо то увидите поляну, а на ней тот самый УРАН-1. А дальше одни вопросы? На фото города он какой-то чёрный весь и кругом трава высокая... Весь какой-то запущенный? И совсем непонятно прямо рядом радиорелейка? Она, что не мешает? Или он, УРАН действительно заброшен??? Со спутника она (релейка) рядом с домами на севере и длинная тень на земле.

   Вот пожалуй и всё об УТЭЭРЕ и УРАНАХ?!
