ПТНТ4, зола ТЭЦ-5, находка для Шпиона и Радара

под ногами столько грязи
золотой
для тех
кто умный

ну
а как же быть иначе
над Землёй
Пипец Гудит

если будем
тратить мудро
поколенья на три
хватит грязи
из воды

значит пра во кубе внуки

будут тут любить и жить!

ну, а всякие китайцы

на Мальдирах будут

яйца

вместе с яйцами сушить

==========  ==========

ПаТеНТ - 4 ( четко и быстро отсюда  родить)



-----------  в эксперименты архив --------

Зола плюс вода (пропорции там написаны на фото)
Прогрев 3-5 дней в режиме Sun
Потом верхняя часть ЖС + Fe-admixture
100 МКМ И МЕННЕ
----- --
свч30*30+30 ВО ВРАЩЕНИИ (делить значит)

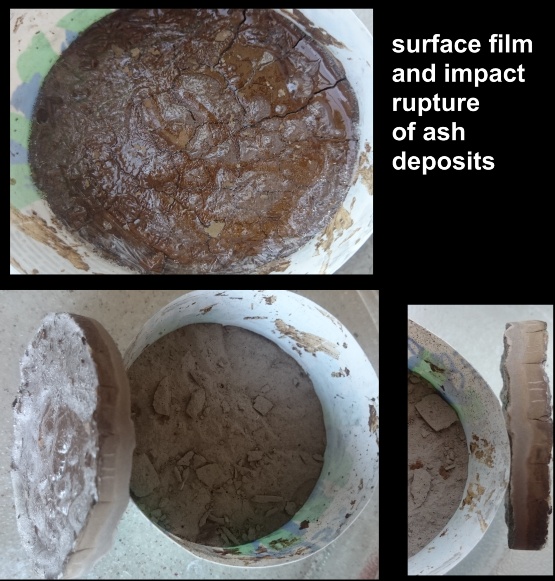

развал как на фото ,  особенности в  микроскопах следующие
(для патента тоже)


ИТАК ДВА ГЛАВНЫХ НАБОРА ФАКТОВ ЕСТЬ
1) ЗЛ + ЖСFe (100%) =  хороша СВЧ восприимчивость, отсюда покрытие (смотри начало)  и разрыв симметрично ровный кругообразный (фото ) очень ровный, щели затянуты SiO2 до 15-20 атмосфер держат точно. В патент - фото фото и примеры

2) Формула - но для аппаратов котлов - 2-4% остальное Н2О,  характеристики разрыва другие, есть видео испарения на горящей поверхности, то есть локально - островковые пленки кремнезема.
  Это дамки - обработать отправить

------- -----------
1 - ЖС 100%  прошло - образец ожин и кинетика его RUPTURE получилось отлично (фото)

2 - ЖС 5%  - особенности распыла, быстрая сушка под СВЧ нагревом - кинетика его RUPTURE тоже четкая, хотя в силу распыла под угол  откол не однородный

ВАЖНОЕ - пункт в формулу ( определение степени сработки по щелям напыления в горячем распыле - как в моем втором патенте с Ириной Павловной ( угол от содержания серной кислоты  под электронным микроскопом - кажется 1982-84)
========  =========
31.07.2019
  3 - Смысляк еще эксперимента - практически повтор, но на образец слюденная пластинка ( смысл - на ней как ЖС поведет,  т под ней, куда не попадут капли распыла. Это важно для выяснения особенностей ударного разрушения (кинетика во времени от массы напыла воды)

  4 - Смысляк еще эксперимента - практически повтор НО НО НО ЖС = 0%, только  напыл Н2О, как на котлах аппаратами, Больше Расход и 2-5 - 10 секундная атака . Нагрев Т = температурный (лазер) и СВЧ - объемная модуляции, ибо в котле все прогрета по глубине 100% без временного запаздывания и отношения теплоемкостей Золового Отложения и воды  с 5% ЖС
- -------  ---------
  Итак 3 - 31.07.2019 Повтор с Зл+Жс+слюда (+Феррум)
СВЧ - 30 сек -  Тлаз = 72С
СВЧ - 30 сек -  Тлаз = 86С
СВЧ - 30 сек -  Тлаз = 133С
СВЧ - 30 сек -  Тлаз = 146С
СВЧ - 30 сек -  Тлаз = 164С
СВЧ - 30 сек -  Тлаз = 183С
СВЧ - 30 сек - (+ 20  сек задержка)  Тлаз = 167С
СВЧ - 60 сек -  Тлаз = 208С
впрыск \\ 2 минуты - 7 кратковременных по 5 нажатий  Тлаз 115
СВЧ - 30 сек -  Тлаз = 134С
СВЧ - 30 сек -  Тлаз = 150С
хрустит после нанесения пленки
СВЧ - 60 сек -  Тлаз = 1185С
хруст прекратился
СВЧ - 60 сек -  Тлаз = 225С
не хрустит, ведь образец ранее был хорошо оттожен в СВЧ, воды почти в глубине не осталось
  ВАЖНО СДЕЛАТЬ ТАКИЕ ЖЕ ЭКСПЕРИМЕНТЫ УДАРНОГО РАЗЛОЖЕНИЯ (ОТКОЛОВ) на образцах с ТЭЦ-5 непосредственно ( в патент как примеры)
  оболчка пласстмассовая потекла - обычно 200-210С
Все ОСТУЖАЮ образец
через 3 минуты - 136-140 С (это и со слюды и рядом напыленный, заметим, что слюда 50 мкм практически не искажает показаний красного лазерного термометра - это важно для ТЭЦ - 5 - обдумать.
через еще 2 мин - 110-115С
ФОТО РАСПЫЛА НА СЕТОЧКЕ СНЯЛ С СЕРЕГОЙ ОЧЕНЬ ХОРОШИЕ И НА ВИДЕО ОБРАБОТАТЬ и патент вставить и на сопла аппаратов ТЭЦ-5
Фото на ячейках как организуется при высыхании ЖС - 5%  - как модель использовать на спец сеточках, включая и очень, очень горячие (токовый прогрев).
t 10:48 -- 10:50  2 min T = 100-105C
t 10:50 -- 10:53  3 min T = 82-86C
t 10:53 -- 10:57  4 min T = 71-75C
t 10:57 -- 10:59  2 min T = 62-66C
t 10:59 -- 11:04  5 min T = 56-59C
t 11:04 -- 11:08  4 min T = 47-46C
t 11:08 -- 11:15  7 min T = 39-40C
ФОН жаркий день солнце светит 31-28С
t 11:15 -- 11:25  10 min T = 36-36.5C
всё построить в МСАД
---------------  ----------------

ОПТИЧЕСКИЙ АНАЛИЗ
1 - там где образец был прикрыт слюдой, образовался квадратный кратер - то есть при нагревании это часть без напыления этого типа пленки не разбухала (эффект пирога) не раздувалась,  значит в ней напряжения вспучивания (внутреннее давление было минимальным. ФОТО есть.  При хорошем освещении зона НЕ-1 резко отличается от зоны НА-1, возникает в НА-1 четко выраженная даже на увеличении 4-6 структура дилкого вздутого стекла окиси кремния ( тонкого – интерференция цветов четкая). Но из-за малого шага между частицами думаю выдержит 10 атмосфер внутреннего давления.
Провести тут эксперименты с растеканием капель ( зонд-тест) после  перезарядки фотика.
Серия фотографий с каплями на слюде. В основном  частицы с оболочками, с ободками, надо рассмотреть угол смачивания на слюде воды.  Размер 10-20 мкм, фото, довольнохороший спектр по сигма  же можно сделать нормально.   Площадь покрытая частицами около 40%.  В патент в признак вставить.
