Мини-лекции. Калибраторы

   Прежде чем раскрыть тему, хочу Вам рассказать о небольшом, забавном случае ещё в СССР. Довелось мне работать радиомастером в естественно в радиомастерской. Пришёл посетитель, невзрачный старикашка. Естественно с жалобой на радиоприёмник. Наши раздолбаи конечно всё сделали и отдали... И вдруг он возвращает аппарат обратно с претензией-жалобой! Вот мол до того-как, его любимый «ГОЛОС АМЕРИКИ» и прямо из Вашингтона был вот здесь, на этой меточке, а теперь вот здеся... Так, что гоните денежки обратно!.. Раздолбаи послали его на три буковки... Типа шош ты хош?! Приёмник бытовой и вся точность так себе... И вали отсель! Но каково было удивление и какой поднялся шухер... Пришла телеграмма-молния и не простая, а правительственная! Прямо из приёмной Косыгина! Мол разберитесь и доложите! Оказывается наш тщедущный старикашка жалобу накатал и прямо лично Косыгину! Как тут все забегали...

   Ну, ладно трагедия какого-то старикашки... А ведь дело серьёзнее может быть?! Вот поэтому и существуют КАЛИБРАТОРЫ! Если Вы полезете во все словари очень иностранных слов... Сразу вот так и не поймёте о чём разговор?! А разговор о калибровке шкал радиоприёмников, естественно более серьёзных чем с «голосом Америки»... А так-как радиоприёмник входит в состав радиостанций, то и шкал радиостанций тоже!

   Не открою Вам Америку, если скажу старую истину про то, что всё в Мире оценивается в сравнении! Вот и мы должны правильность-верность с чем-то сравнивать?! А с чем? В метрологии существуют эталоны... А у нас с Вами таким как бы эталоном будет частота кварцевого генератора! Частота как точка опоры, от которой мы и будем отталкиваться.

   И если случай со старикашкой выеденного яйца не стоит, то? То второй случай разросся в скандал... Приходит молодой человек (инженер с высшим образованием!), правда далеким, очень от радиотехники. Типа жалуется на только, что купленный «ОКЕАН». Помните был такой, переносной радиоприёмник (вроде бы в Беларуссии выпускали-изготовляли?). Сколько раз слышал много положительных отзывов, а тут такое?! Ну, бывает?! Посмотрел я его, повертел-ничего особенного? «Радива», как «радива»?! Обычная бытовуха со своими плюсами-минусами?! И типа, чё те надо?! Проблема в том, что на коротких волнах, на разных поддиапазонах, с большими (страшными) искажениями прослушивается звуковое сопровождение местного телецентра (тогда ретранслятора)! Мол давайте справку на обмен аппарата. Не разобравшись и со скандалом, дали. Приходит с новым и опять то же самое... Тут уж я не выдержал и решил среди него провести ликбез... А в чём собственно проблем-м-м-м-м?

   В гармониках! Нет не в тех, на которых играют на свадьбах-пьянках. А тех, что входят в состав синусоидальных излучений... Вот только они, эти синусоиды не очень синусоиды?! А раз так, то и состоят из составляющих-гармоник. А те (какие мерзавки?!), размножаются до бесконечности... А «ОКЕАН» супергетеродин и? И его, этот чёртов гетеродин-генератор генерирует ту же синусоиду которая не очень синусоида?! И тоже куча гармоник! Но все они высшего порядка (частота выше, чаще. Количество колебаний в секунду больше!). А работа этого чёртового супергетеродина и как раз основывается на получения промежуточной частоты. Частоты путём смешивания сигнала (полезного) с частотой гетеродина! Но ведь эти гармоники?.. Они ведь тоже могут для какой-то частоты, другого сигнала создать ту же промежуточную... Конечно на входе ненужные (паразитные) сигналы отфильтруют, но?! Как скрыть наготу в бане, когда все голые??? О чём это я? А о том что бытовые железяки практически для радиоволн голые! Во как? Да слабые сигналы приходящие из «голосов Америки» мы не услышим (если они на других частотах). А, что будет если рядом станция (наш телецентр) и сигнал в миллионы раз превосходит голоса?.. Правильно, мы их будем принимать на приёмник в том месте где по определению их и быть не должно?!! Что и было в «ОКЕАНЕ»! Я этому жалобщику объяснил как мог... Но он оказался не инженер, раз по инженерному не мог мыслить, понимать?! Стоило ему отъехать от телецентра на 5-10 км. как всё исчезло! Надо думать, если он жил почти у самой телевышки!!!

   Так вот, калибратор, во-первых, методом сравнения ставит цифорки шкалы на место! Во-вторых, использует эти чёртовы гармоники. И в-третьих, делает всё так, чтобы их было как можно больше (искажая свои синусоиды) и как можно больших размеров! На этом можно было бы и закончить?!! Но, у меня совесть ещё не потерялась... А потому?! Правильно!

   Итак, основа как Вы уже догадались наша надежда и опора, — опорный кварцевый генератор! Изготовляют его особенно тщательно! Насколько это возможно?! А далее? Далее в каждом случае (смотря для чего?) они, калибраторы отличаются друг от друга?! Ведь не будете Вы выбирать обувь из всей, что есть в магазине, если носите 40-й размер?!! Вот и здесь тоже самое!

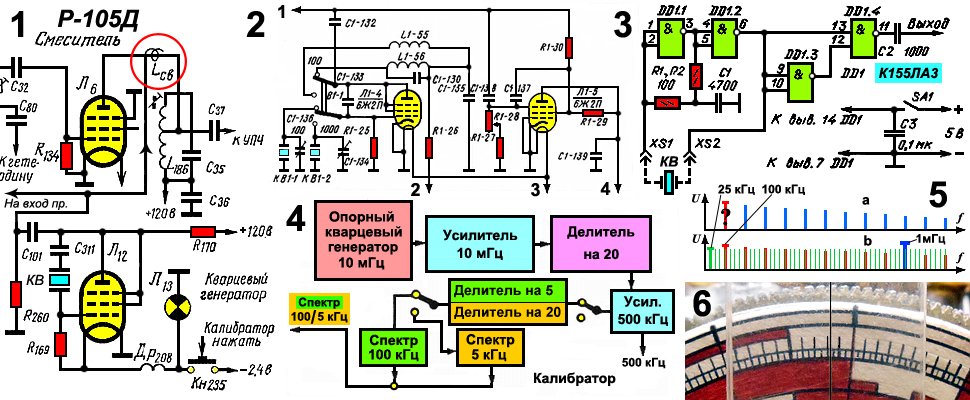

   На рис1 перед Вами фрагмент схемы (калибратора) армейской (старой) радиостанции Р-105Д. На радиолампе Л12 собран генератор на кварце КВ. С резистора R260 и конденсатора С101 все эти гармоники (основная — первая гармоника) поступают сразу в два адреса. Первый, вход приёмника (стрелка влево) и на вход УПЧ (усилитель промежуточной частоты) вправо и вверх. Задумано так, что промежуточная частот Fпр = Fкв, частоте кварца. А так как радиостанция работает на частотах (грубо) от 36 до 46 мГц, то? То, гармоники нашего калибратора с 28-й и по 35-ю попадают в рабочий диапазон и стало быть должны там где надо! Обычно на аппаратах есть всякие штучки для корректировки этой шкалы. Чтобы не получилось, — Вы одной частоте зовёте, а Ваш визави на другой, мать его?!!

   Калибратор (схему) в таком же, простом виде Вы и видите на рис3. Правда это радиолюбительский, но всё же?! Здесь также присутствует генератор кварцевый, но ещё и часть схемы превращающий на выходе сигнал в виде остроконечные импульсы с широким спектром гармоник. По заверением авторов, гармоники ощущаются вплоть до 100 мГц. А какие Вам нужны, можно выбрать путём подбора частоты кварца КВ! Нужно только частоту кварца умножать на целые числа [1, 2, 3 ...n!] и Вы получите (подберёте) нужное Вам!

   На рис5а как раз Вы видите частотный спектр калибраторов как на рис1, так и на рис3. Вместо знака вопроса нужная вам частота и из неё появятся гармоники... На рис5b спектр гармоник от трёх частот: 25 кГц; 100 кГц и 1 мГц. Это три частоты кварцевого генератора калибратора схема на рис2. Это калибратор старинного радиоприёмника (морского-водного) «ВОЛНА-К». Почему столько частот? Ну, вот так сразу и не скажешь? Дело в том, что «ВОЛНА» — хитрый приёмник. У него 9! поддиапазонов и общий охват от 12 кГц (сверхдлинные волны) и до 23 мГц (короткие)! Получается, что одной частотой обойтись не получается?! На лампе Л1-4 собран кварцевый генератор. При помощи переключателя В1-1 работают кварцы КВ1-1 (частота 100 кГц) или КВ1-2 (частота 1 мГц.). А как же 25 кГц? Кварца-то не видно в упор?!! Дело в том, что как Вы могли заметить есть ещё одна лампада Л1-5! Это так называемый делитель, но?! Но не классический, а с прибабахом! Он сам по себе генератор 25 кГц. Но не совсем, а приблизительно 25 кГц. А, чтобы было точно на него поступает синхронизирующее напряжение с частотой 100 кГц с лампы Л1-4. Эта частота, шоб ей было пусто, захватывает четвёртую гармонику нашего делителя (25X4 = 100!). Делитель сразу же лапки к верху и чётко, стабильно выдаёт нам 25 кГц! Естественно со всеми чёртовыми гармониками! На рис5b вы и видите весь этот базар... Правда по жизни амплитуды гармоник убывают, но я Вам их нацарапал одинаковыми. Зелёные - 25 кГц, а красные стало быть 100 кГц. Синий -1мГц. Палочки со шляпкой, основные частоты, 1-вые гармоники.

   И под занавес. На рис4 кварцевого (какого же ещё?) блок-схема калибратора с моей радиостанции (трансивера). Реальная же схема гораздо больше и сложнее... С опорного генератора 10 мГц частота делителем на 20 делится до 500 кГц. С усилителя частично поступает голодающим Поволжья, а остальное делится на 5, так ещё до 100 кГц. Далее с помощью формирователей спектра очень остроконечных импульсов формируются спектры 100 кГц и 5 кГц. Потом уже замешиваются до кучи и подаются на вход радиостанции. На рис6 фрагмент шкалы моей радиостанции самодельной и станции и шкалы само-собой! Самые длинные риски — 100 кГц. Чуть короче  — 10 кГц. И самые короткие — 5 кГц. И даже если калибратор отключен я слышу гармоники в 500 кГц опорного генератора самой станции! Он же гудит всё время, не переставая (какой паразит, а?!!) :-))

   Вот вроде бы и всё?! Провокационные вопросы либо через личное (для жителей ПРОЗы), либо через E-mail foros89(собачка ручная)yandex.ru
